基准目标 PropertyManager

附加一基准目标及相关符号到模型面或边线中。

要打开基准目标 PropertyManager：

单击 基准目标（注解工具栏）或单击插入 > 注解 > 基准目标。

样式

定义 样式。

设置

目标符号。选择目标符号样式：

目标符号
区域大小在外的目标符号为零件序号生成引线。
无目标符号
可水平移动将生成可移动符号，该符号仅显示在圆的左侧或右侧。
可旋转移动将生成可移动符号，该符号总是指向基准目标。
不可移动将关闭可移动符号。

目标区域。 选择目标区域显示：

x 目标区域（点）

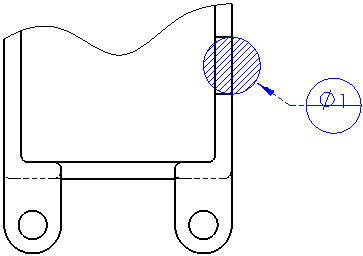

圆形目标区域向圆形目标区域应用剖面线。

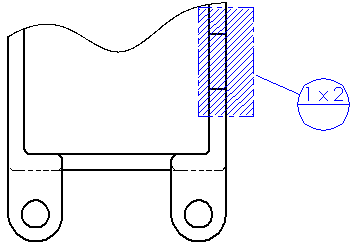

矩形目标区域向矩形目标区域应用剖面线。
不显示目标区域
目标区域大小指定宽度和高度（针对矩形）或者直径（针对 X 和圆）。

第一个字段 (2) 中的数值控制目标区域圆的直径。


第一个字段 (1) 中的数值控制矩形宽度。 第二个栏区 (2) 的数值控制高度。

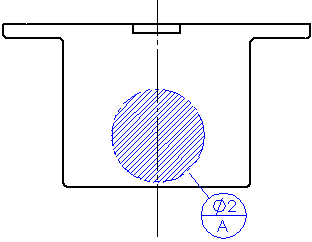

基准参考最多可指定三个参考（零件序号）。 基准参考出现在零件序号的下部分中。

引线

选取一引线样式控制折弯、引线字体、及箭头样式：

弯实引线
弯虚引线
直实引线
直虚引线
  选择 箭头样式


图层

在带命名图层的工程图中选择一图层。
