边线法兰 PropertyManager

要显示此 PropertyManager：

在钣金零件中，单击边线法兰 （“钣金”工具栏）。

接受数值输入的某些字段允许您通过输入 = （等号）并从下拉列表选择全局变量、函数和文件属性来创建方程式。请参阅方程式直接输入。

法兰参数

边线 在图形区域中选择边线。
要在多体钣金零件中合并实体，只选取一条边线。
  边线法兰轮廓 编辑轮廓的草图。
  使用默认半径 选中或清除。
  使用规格表 （仅当为零件选择了钣金规格表时，此选项才可用）选择或清除选择。
折弯半径 在清除选择使用默认半径和使用规格表后，可通过此选项设定值。
缝隙距离 设定一个值。

角度

法兰角度 设定一个值。如果您为法兰长度选择成形到边线并合并以便合并多实体零件中的两个实体，则角度会锁定。单击 解除锁定角度并将之更改。
选择面 选取一个面为法兰角度设定平行或垂直几何关系。
  垂直于面 将边线法兰设定为与选择面中的面垂直。
  与面平行 将边线法兰设定为与选择面中的面并行。

法兰长度

长度终止条件 选择以下项之一：

给定深度

根据您所指定的长度和方向生成边线法兰。

  • 长度
  • 反转方向 。更改边线法兰的方向。
  • 外部虚拟交点 、内部虚拟交点 、双弯曲 。指定测量的原点。虚拟交点在两个草图实体的虚拟交叉点处生成一草图点（请参阅创建虚拟交点）。双弯曲选项对大于 90º 的折弯有效，让您可以使用法兰的切线长度作为长度计算的基础。您可以键入切线长度，而不用进行其它计算。

成形到一顶点

创建成形到您在图形区域中所选的顶点 的边线法兰。您可以生成与法兰基准面垂直或与基体法兰平行的边线法兰。

垂直于法兰基准面(O)

选定的顶点与边线法兰的端面重合。

平行于基体法兰(B)

选定的顶点穿过与基体法兰的面平行的基准面。

垂直于法兰基准面。红色顶点与边线法兰的端面重合。（为更清晰，会显示一条草图直线。）
平行于基体法兰。红色顶点穿过与基体法兰的面平行的基准面。（为更清晰，会显示一条草图直线。）

成形到边线并合并

在多体零件中，将选定的边线与另一实体中的平行边线合并。在第二个实体上选取成形到参考边线。

外部虚拟交点 、内部虚拟交点

设定测量原点。

选取一成形到参考边线

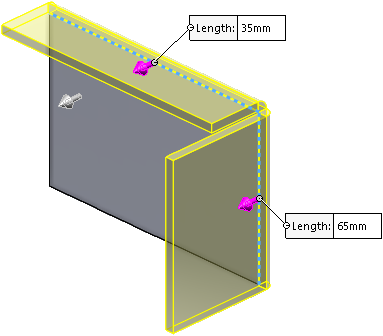

多长度法兰 创建不同长度的法兰。
您可以在 PropertyManager 或图形区域中指定长度 。

法兰位置

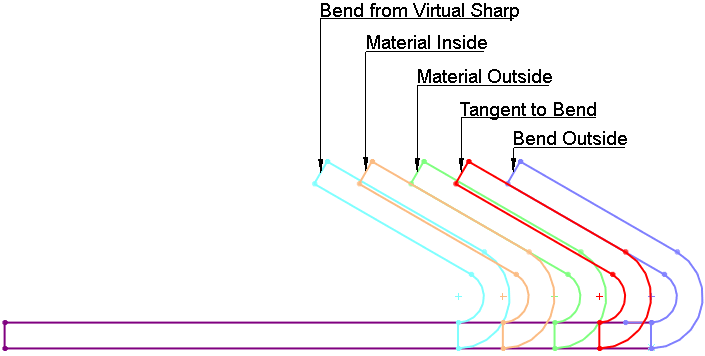

  折弯位置 选择以下项之一：

材料在内

材料在外

折弯向外

虚拟交点中的折弯

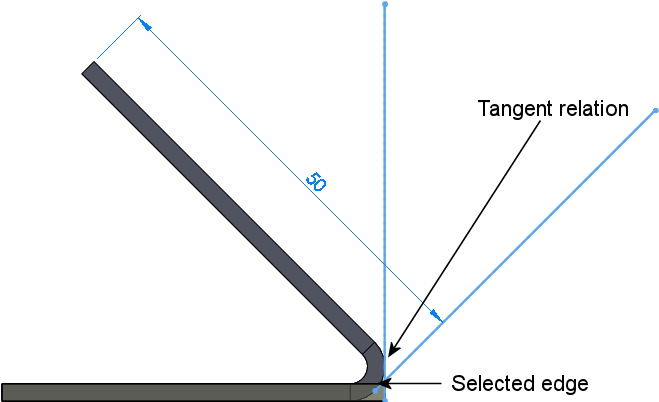

与折弯相切

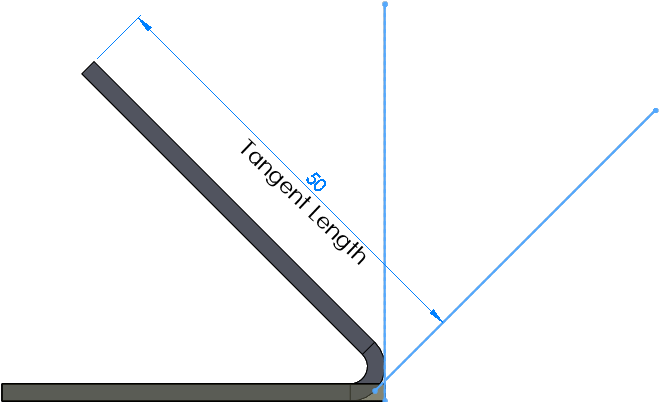

对所有法兰长度选项和大于 90?的折弯均有效。法兰位置将始终与所选边线相连的侧面相切，法兰长度将始终保持精确的长度。

  剪裁侧边折弯 将邻近折弯中的多余材料清除。当一斜接法兰折弯接触一现有折弯时，多余的材料将显示。剪裁邻近折弯的切除自动生成，不能编辑。
此为边线法兰特征的预览。兰色预览的折弯区域接触 L 形基体法兰的折弯。
在消除选取剪裁侧边折弯时的结果。 选择剪裁侧边折弯时的结果。
  等距 选择法兰与钣金实体的等距。
  等距终止条件 为 等距终止条件 选择一项目。
反转方向 更改等距的方向。
等距距离 设定一个值。

自定义折弯系数

选择以便设定折弯系数类型并为折弯系数设定一数值。

自定义释放槽类型

选取一 自定义释放槽类型 以添加释放槽切除，然后选择释放槽切除的类型。

如果 释放槽类型 为：
  • 矩形或矩圆形而且您选取使用释放槽比例，为比率设定值。
  • 矩形或矩圆形，并且您清除使用释放槽比例，则设定释放槽宽度 和释放槽深度 的值。
  • 撕裂形，则选择切口 或延伸 。
