折弯系数表

您可在折弯系数表中指定钣金零件的折弯系数或折弯扣除数值。 您还可以在其自身的 K-因子或折弯系数中指定 K 因子值。 折弯系数表还包括折弯半径、折弯角度、以及零件厚度的数值。

有两种折弯系数表供您使用：
  • 带有 .btl 扩展名的文本文件
  • 嵌入的 Excel 电子表格
使用钣金规格/折弯系数表以通过单个表指定厚度和折弯值。
此两种方法的比较显示如下：
文本文件 Excel 电子表格
当您与同事共享您的零件时，您必须记住也共享您的折弯系数表。 当您与同事共享零件时，您的折弯系数表自动包括在内，因为其已被嵌入。
文字表格可在一系列应用程序中编辑。 Excel 电子表格只可在 Microsoft Excel 中编辑。
  • 除非您有 SOLIDWORKS 2000 或早期版的旧制折弯系数表，我们推荐您使用 Excel 电子表格。

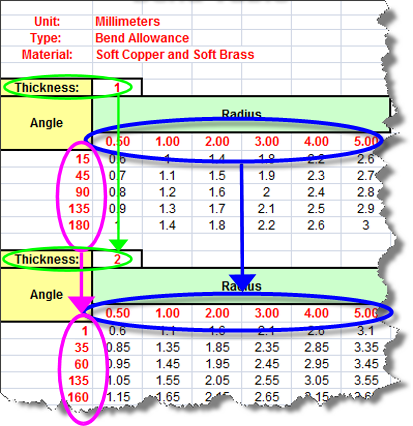

  • 如果您编辑的折弯系数表具有多个折弯厚度表，则半径必须一致。 例如，如果您将新的折弯半径值插入带有多个折弯厚度表的折弯系数表，则必须将此新值插入所有的表。 但是，角度可以不同。

您可以在单独的 Excel 窗口中编辑折弯系数表。 单击 编辑 > 折弯系数表 > 在新窗口中编辑表格。 在编辑表后，保存该表，然后将其重新插入零件以使更改生效。

折弯系数表 - 文本文件

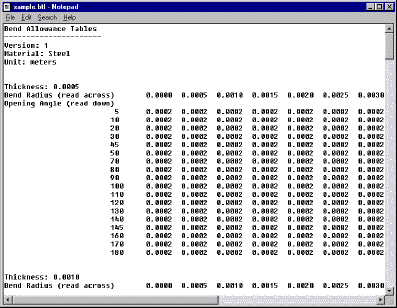

在 安装目录\lang\english\Sheetmetal Bend Tables\sample.btl中提供了用于钣金操作的样本折弯系数表。若想生成您自己的折弯系数表，使用任何文本编辑器复制并编辑该折弯系数表。

生成为文本文件的折弯系数表支持以下：
  • 所有折弯系数表类型（折弯扣除、折弯系数以及 K-因子）。
  • 所有测量单位（米、毫米、厘米、英寸、及英尺）。在折弯系数表的单位行中设定测量单位。
有关文本文件中折弯系数表的几个注意事项：
  • 此折弯系数表范例仅供参考，表中数值不代表任何实际折弯系数值。
  • 如果零件的厚度或折弯角度为表中数值之间的值，软件会通过插值来计算折弯系数。

折弯系数表 - Excel 电子表格

您为 SOLIDWORKS 生成的新折弯系数表储存在嵌入的 Excel 电子表格内。 您将折弯系数表数值添加到电子表格内的单元格内。留意 SOLIDWORKS 软件能妥当地阅读表格。

在 Microsoft Excel 中制作的折弯系数表现在支持以下：
  • 所有折弯系数表类型（折弯扣除、折弯系数以及 K-因子）。
  • 单一折弯系数表文件中的多角度。

生成折弯系数表

生成折弯系数表：

  1. 在零件中，单击插入 > 钣金 > 折弯系数表 > 新建。
    如果您遇到一信息，说明插入折弯系数表可能使平板型式的衍生长度发生变化，单击是。
  2. 在对话框中：
    1. 在单位中选择一项目以设定测量的单位。
    2. 在类型中选择一项目以设定折弯系数表、折弯扣除、或 K 因子。
    3. 为文件名称键入路径，或单击浏览找出您想保存折弯系数表的路径。
    4. 单击确定。
      在 SOLIDWORKS 窗口中出现一个嵌入的Excel窗口，内有折弯系数表电子表格。 此折弯系数表电子表格内包含默认的半径、厚度及角度值。
  3. 根据您在步骤 2 中为类型所作选择在电子表格中键入折弯系数表、折弯扣除、或 K 因子值。
  4. 请在 SOLIDWORKS 图形区域内表格以外的位置单击，以关闭该电子表格。
