FeatureManager 设计树约定

SOLIDWORKS 窗口左边的 FeatureManager 设计树提供激活零件、装配体或工程图的大纲视图。

FeatureManager设计树使用以下约定：

显示于项目图标之前并指示项目包含关联的项目。 单击 以展开项目。
要同时折叠所有展开的项目，请单击 Shift+C，或右键单击树顶部的文档名称，然后单击折叠项目。
如果更改需要重建模型，则显示于特征、零件和装配体之前。
如果零件被冻结栏冻结，则显示于零件名称之后。
更新工程图视图时显示。

草图

草图前面有：

(+) 过定义
(–) 欠定义
(?) 草图无法解出
无前缀 完全定义

错误与警告

错误和警告显示于零件、特征和草图图标之前。 什么错？对话框和工具提示将描述错误和警告。

模型有错误
特征有错误
节点下有警告
特征有警告

文件夹的问题指示器

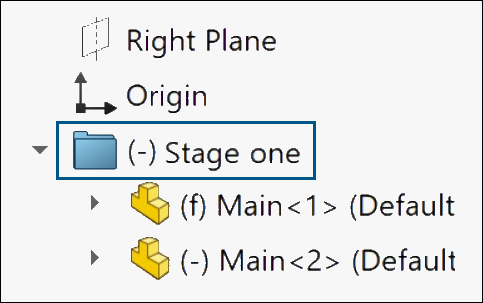

文件夹名称旁边会出现前缀 (-)，指示该文件夹是否包含存在某些问题的零部件。

在零件中，前缀表示某些特征具有欠定义的草图或缺失参考。在装配体中，前缀表示某些零部件欠约束。

如果子文件夹包含存在这些问题的特征或零部件，则也会显示该前缀。

装配体

在装配体中，每一零部件实例其后有一位于尖括号中的数 <n>，此数随每个实例递增。

装配体零部件的位置由下列表示：

(+) 过定义
(–) 欠定义
(?) 无解
(f) 固定（锁定到位）

装配配合之前带有：

(+) 涉及过定义装配体中零部件的位置
(?) 无解

当文件夹包含过定义的零部件、欠定义的零部件和仅固定零部件时，前缀显示在文件夹名称中。

(+) 至少包含一个过定义的零部件。
(–) 至少包含一个欠定义的零部件。
(f) 仅包含固定零部件。

如果文件夹包含的零部件不是固定的，则固定前缀不会显示在文件夹名称中。

外部参考

对于外部参考的状态，以下符号将显示在零件或特征名称之后：

–> 外部参考
-> * 外部参考锁定
-> x 外部参考中断
要隐藏 x 符号，单击工具 > 选项 > 系统选项 > 外部参考，然后清除在断开外部参考的特征树中显示“x”。
-> ？ 外部参考不关联
{->} 特征包含具有外部参考的草图
->{->} 特征包含外部参考以及具有外部参考的草图
{-> *x?} 特征包含在多个状态下具有外部参考的草图

外部参考符号的示例：

包含具有外部参考的草图的特征。 包含外部参考以及包含具有外部参考的草图的特征。 包含在多个状态下具有外部参考的草图的特征。
