焊件和结构系统的轮廓大小

对于焊件和结构系统，您可以从设计表和配置表中选择轮廓大小。

对于配置的轮廓，系列零件设计表和配置表会显示轮廓大小列，您可以在其中从列表中为配置选择轮廓大小。

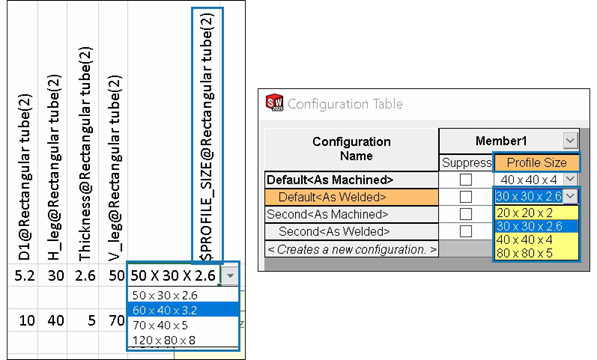

要控制设计表中的轮廓大小，列标题使用以下语法：
  • 焊件：$PROFILE_SIZE@feature_name
  • 结构系统：$PROFILE_SIZE@member_name

要在系列零件设计表中为配置指定轮廓大小：

  1. 打开具有多个配置的零件。
  2. 单击 Excel 设计表 （“工具”工具栏）或插入 > 表格 > Excel 设计表。

    $PROFILE_SIZE 列会出现，您可以在其中为配置指定轮廓大小。

要在配置表中为配置指定轮廓大小：

  1. 在具有多个配置的零件中，单击 ConfigurationManager 选项卡。
  2. 展开表格 。
  3. 右键单击配置表 ，然后单击显示表格。

    轮廓大小列会出现，您可以在其中为配置指定轮廓大小。

  4. 可选：要将焊件特征添加到配置表中，请右键单击相应特征，然后单击配置特征。

    然后，您可以从列表中选择轮廓大小，以将该列添加到配置表中并指定轮廓大小。
