使用变半径控制点

控制点(I)

• 您可给每个控制点指定一半径值，或给一个或两个闭合顶点指定数值。

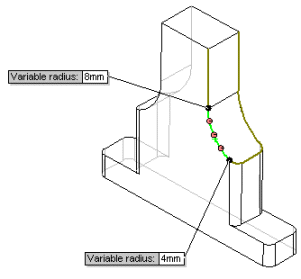

• 系统默认使用三个控制点，分别以 25%、50% 和 75% 的等距增量位于两个变半径之间的边线上。
• 您可使用以下方法更改每个控制点的相对位置：
  • 在标注中更改控制点的百分比

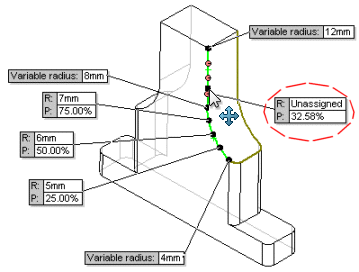

  • 选择控制点然后将之拖动到新的位置

添加或删减控制点

在您生成圆角时，或在您通过使用编辑特征生成圆角后，您可沿您选择进行圆角处理的边线上添加或删减控制点。 添加或删减边线上的控制点可将控制点以相等的间距放在此边线上。

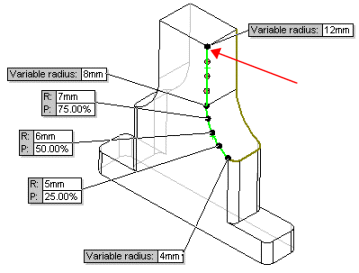

• 添加控制点： 您可选择一控制点并按住 Ctrl 拖动，在新位置生成一额外控制点。 或者，您可从 PropertyManager 在实例数 中递增数值。 通过 PropertyManager 添加新控制点会在默认位置添加点。
• 删减控制点： 您可通过右键单击然后从快捷键菜单中选择删除来移除特定控制点。 或者，您可从 PropertyManager 在实例数 中递减数值。 通过 PropertyManager 删除新控制点会从默认位置移除点。

对多条边线进行圆角处理

您可选择一个以上边线进行圆角处理。 在圆角项目 下选择任何额外边线之前完成每个边线，方法如下：

• 先将半径运用到每个顶点
• 将半径值运用到一个或所有控制点
• 在您运用半径数值之前或之后更改控制点的位置
• 如有必要，添加新的控制点

对于非对称圆角，多边线控制点显示具有多个圆角边线的顶点。

要反转圆角距离 1 和距离 2 定义的侧，请单击多边线控制点。 在反转方向对话框中，选择您想要为其反转方向的边线。
