您可使用孔表自动以制表格式生成孔信息。您可为模型信息生成列(如孔大小和位置)。
工程图文档中的孔表测量所选孔离指定原点基准点的位置。软件用表格中对应行的标签来标示每个孔。
非圆孔(如矩形和槽)也被视为孔。表格会按其几何中心列出实体的 X 坐标和 Y 坐标,但是您必须输入大小。

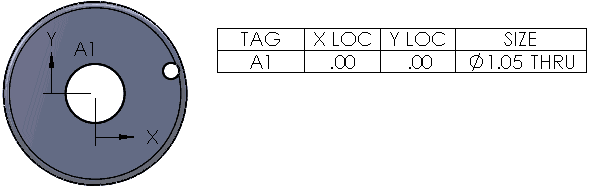

与其它面相交的孔不包括在孔表内,因为几何体会被另一特征中断,使孔不完整。例如:

您无法选择用于孔标注或孔表的高级孔。 如果您选择面,则孔表将不包括高级孔。
除所有表格的功能外,您可以在和
孔表 PropertyManager 中指定:
- 标签是字母还是数字
- 合并标签相同的单元格
- 合并孔大小相同的单元格
- 将会显示 ANSI 英寸字母和数字钻孔尺寸
- 孔位置的精度
- 双制尺寸显示
