倒角 PropertyManager

您可以固定 PropertyManager 以将具有相同或不同参数的多个倒角应用于不同实体。倒角特征也可以是不同类型。图钉 适用于所有五种类型的倒角。在会话期间，软件会保留要倒角的项目、倒角参数和倒角选项下的设置。

倒角类型

	角度距离	在倒角 PropertyManager 或图形区域中设置距离和角度。 将出现一个控标，指向测量距离所在的方向。 选择控标以反转方向，或者单击反转方向。
	距离距离	选择实体的边线或面。 在倒角参数下，选择倒角方法以输入选定倒角边线上每一侧的距离的非对称值，或选择对称以指定单个值。
	顶点	在所选顶点每侧输入三个距离值，或单击相等距离并指定一个数值。
	等距面	通过偏移选定边线旁边的面来求解等距面倒角。 该软件将计算等距面的交叉点，然后计算从该点到每个面的法向以创建倒角。 在非平面之间执行倒角化时，该方法可生成可预测的结果。 等距面倒角可根据逐个边线更改方向，而且它们支持倒角化整个特征和曲面几何图形。 计算倒角偏移 已应用倒角
	面-面	混合非相邻、非连续的面。 面-面倒角可创建对称、非对称、包络控制线和弦宽度倒角。 选择了面组 1 和面组 2 面-面倒角应用程序

要倒角化的项目

选项会根据倒角类型而发生变化。 选择适当的项目来加倒角。

	边线、面和环 边线、面、特征和环
	要倒角化的顶点
	要倒角化的边线
	面组 1 和面组 2
	显示选择工具栏（适用于“角度距离”、“距离距离”和“等距面”倒角类型）	显示/隐藏选择加速器工具栏。
	切线延伸	将倒角延伸到与所选实体相切的面或边线。
	选择预览模式	选择完全预览、部分预览或无预览。

修复缺失的参考

编辑存在错误的倒角特征时，所有缺失参考都将显示在 PropertyManager 中要倒角化的项目框的顶部。

倒角参数(P)

选项会根据倒角类型而发生变化。 设置适当的参数。

	反向
	倒角方法	选择以下项之一： 对称 非对称 弦宽度 在您设置的弦距离处为宽度创建面-面倒角。 包络控制线 为面-面倒角设置边界。 使用单一控制线，倒角为对称。 您可选择多个包络控制线。 包络控制线驱动面之间的混合。 多条控制线可创建非对称倒角。 选择一条或两条控制线以控制倒角的形状。
	距离
	角度(A)
	等距	为从顶点的距离应用单一值。 设定距离 。
	偏移距离
	多距离倒角	适用于带对称参数的等距面倒角。 选择多个实体，然后编辑距离标注以设定值。

部分边线参数

您可以通过指定沿模型边线的长度，为等距面倒角创建部分倒角。

倒角选项

通过面选择(S)	启用通过隐藏边线的面选择边线。

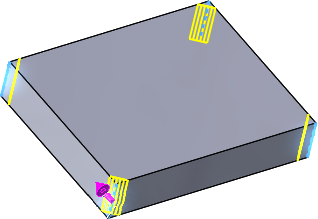

保持特征	保持特征来保留诸如切除或拉伸之类的特征，这些特征在您应用倒角时通常被移除。 原始零件 保持特征被清除 保持特征被复选
辅助点	在可能不清楚在何处发生面混合时解决模糊选择。 在辅助点顶点中单击，然后单击要插入面-面倒角的边侧上的一个顶点。 倒角在靠近辅助点的位置处生成。
