更新模型以实现 3DEXPERIENCE 兼容性

您可以更新模型以与 3DEXPERIENCE Platform 兼容。对于参考其他零部件的模型，您可以选择在更新中包括这些参考。

要更新模型，请右键单击 FeatureManager 设计树中的顶部项目，然后单击更新以实现 3DEXPERIENCE 兼容性。

您无法撤消更新。

有关为 3DEXPERIENCE Platform 准备文件的其他信息，请参阅 使用文件准备助手工具评估文件。

当文档不兼容且清除系统选项更新 SOLIDWORKS 文件以与 3DEXPERIENCE Platform 兼容时，更新以实现 3DEXPERIENCE 兼容性可用。

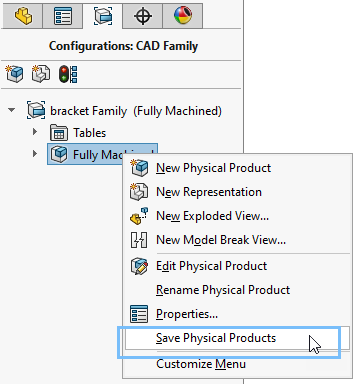

当您为了实现 3DEXPERIENCE 兼容性更新文件时，快捷菜单上的保存物理产品命令可让您直接保存物理产品。

要清除更新 SOLIDWORKS 文件以与 3DEXPERIENCE Platform 兼容，请单击工具 > 选项 > 3DEXPERIENCE Integration。

更新模型时会发生以下更改：
  • 自定义属性和配置与 3DEXPERIENCE Platform 相符。
  • 在 ConfigurationManager：“CAD 系列” 选项卡，装配体和零件显示为 CAD 系列对象。配置显示为物理产品 和展示 。
  • 属性对话框中的配置属性和属性摘要选项卡管理自定义属性和配置特定属性。
  • 对于具有多个显示状态的 SOLIDWORKS 模型，会将活动显示状态分配到物理产品。当您将零部件插入装配体中时，零部件将使用分配给物理产品的显示状态。
  • 装配体的 3D Interconnect 参考将被解散，并为每个零部件参考创建相应的 SOLIDWORKS 装配体和零件文件。SOLIDWORKS 零件文件包含到中性 CAD 零件文件的 3D Interconnect 特征链接。

更新后，更新以实现 3DEXPERIENCE 兼容性不再可用于模型。

分配为物理产品或展示的配置

更新具有相同零件号的多个配置的模型时，SOLIDWORKS 仅将其中一个配置更新为物理产品。其他配置将成为展示。

SOLIDWORKS 将根据配置名称以及配置属性 PropertyManager 中材料明细表中使用时所显示的零件号的所选选项来确定哪个配置为物理产品。
  • SOLIDWORKS 将根据以下条件选择要用于物理产品的配置：
    • 存在默认配置时，默认配置将成为物理产品。
    • 配置使用配置名称作为零件号时，该配置将成为物理产品。
    • 配置具有相同零件号时，SOLIDWORKS 将根据配置属性 PropertyManager 中材料明细表中使用时所显示的零件号的选项来选择配置。选择的顺序如下：
      1. 配置名称
      2. 用户指定的名称
      3. 文档名称
    • 如果配置与上述条件不符，则 ConfigurationManager 选项卡中创建的第一个配置将成为物理产品。
