将网格 BREP 转换为标准 BREP

您可以使用将网格转换为标准命令，将具有已识别几何图形的分段网格 BREP 面转换为标准 BREP 面。

此功能适用于具有已识别几何图形的网格 BREP 或混合网格实体。该功能最适合具有明确定义的平面、圆柱、圆锥和球形几何图形且无明显噪声的网格。

要将网格 BREP 转换为标准 BREP：

  1. 打开具有网格 BREP 或具有分割和识别面的混合网格实体的模型。
  2. 执行以下操作之一：
    • 右键单击实体并选择将网格转换为标准 。
    • 单击插入 > 网格 > 将网格转换为标准 。
    • 在网格建模 CommandManager 中，单击将网格转换为标准 。

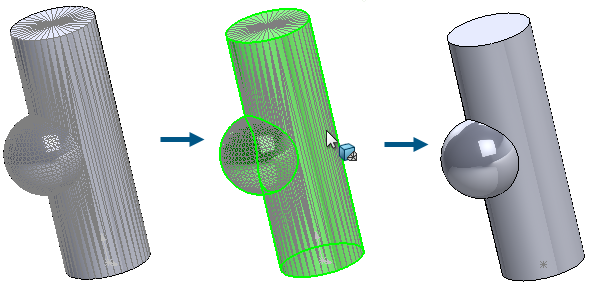

  3. 在 PropertyManager 的选择实体下，选择实体，以将分段的已识别网格 BREP 面转换为标准 BREP 面。
    不同颜色表示已识别的或未识别的网格面。
  4. 单击 ，这会将识别的分段网格 BREP 面转换为标准 BREP 面。
    您可以重复此过程来尝试识别和转换其他面。
    转换后的标准 BREP 面会出现在 FeatureManager 设计树中，同时显示转换为标准 BREP 的名称和图标 。
