创建模型断开视图

您可以在零件或装配体中创建模型断开视图。

1. 执行以下其中一项操作：
   • 单击插入 > 模型断开视图。
   • 单击模型断开视图 （MBD 工具栏）。
   • 在 ConfigurationManager 中，右键单击配置，然后单击新建模型断开视图 。
   在图形区域中，显示两个平面将模型断开。 平面上的控标允许您操纵从模型中切除的区域大小。
2. 在 PropertyManager 的对齐下：
   1. 为断开选择平面和旋转角。
      您还可以选择基准面、平面、圆柱面、线性边线或轴以确定基准面方向。 如果您选择圆柱面、线性边线或轴，断开的默认基准面将垂直于圆柱面、线性边线或轴。
      要查看您的选择的效果，请选择预览。
   2. 或者，指定 X 角度 或 Y 角度 以旋转断开基准面。
3. 在图形区域内，使用操纵杆移动红色和绿色基准面，以调整断开移除的材料数量。
   您还可以在 PropertyManager 中指定断开大小 。
4. 在 PropertyManager 中，在模型断开步长下单击应用以创建第一个断开步长。
   您放置断线的位置将显示断开。

   创建断开步长后，您可以通过单击来修改它。
5. 要添加第二个断开步长，在模型断开步长下单击添加步长。
6. 重复步骤 2 到 4 以指定第二个断开步长的详细信息。
7. 要执行断开阵列的样式，在 PropertyManager 中：
   1. 单击样式选项卡。
   2. 在样式下选择一种样式，例如锯齿线断开 。
   3. 如果您选择除直线断开之外的样式，则对于方法，选择其中以下项之一：

      	连续断开	阵列切断整个模型。
      	单断	阵列切断每个实体。

      对于直线断开，方法是始终为连续断开。

   4. 或者，在属性下，修改断开缝隙的大小。
   5. 如果您选择直线以外的样式，您可以修改剪口阵列的强度 和旋转角度 。
   您在样式选项卡上做出的选择应用到所有断开步长。
8. 单击 。

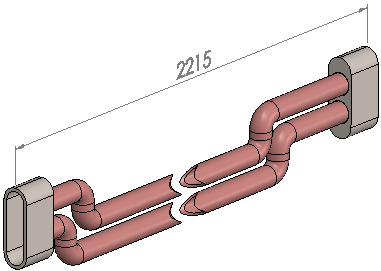

   如果显示尺寸，则在应用断开时保留它们。





   带有您所创建的断开步长数的新派生配置，模型断开视图n 将被添加至 ConfigurationManager。
