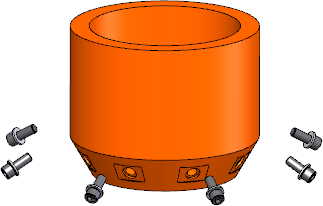

径向爆炸

您可在一个步骤中围绕一个轴，按径向对齐或圆周对齐爆炸零部件。



您可以通过沿轴离散来径向爆炸。

要围绕轴径向爆炸零部件：

  1. 在装配体中，单击爆炸视图 （装配体工具栏）或者单击插入 > 爆炸视图。
  2. 在爆炸 PropertyManager 的添加步骤中，单击径向步骤。
  3. 在爆炸步骤零部件中，选择要爆炸的零部件。
  4. 在图形区域中，拖动操纵杆并释放。
  5. 单击 。
