使用相交工具 修改几何体

您可以通过相交实体、曲面和平面来修改现有几何体，或使用相交工具新建几何体。

例如，您可以向实体添加打开的曲面几何体，从模型删除材料， 或者从闭合型腔创建几何体。 您也可以合并利用相交工具定义的实体，或加盖若干曲面以定义闭合体积。

相交 工具仅适用于零件。如果您显示的是剖面视图或局部视图，则不运行此工具。

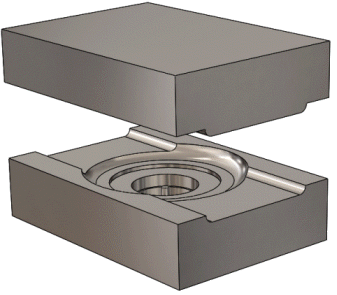

打开曲面和实体	一个模型的两个半边

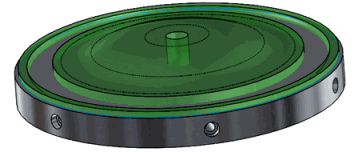

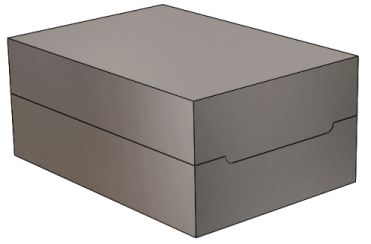

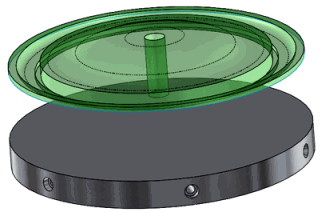

打开的曲面定义了您可以使用相交工具添加到实体的详细信息。	被两个模具实体封闭的空型腔定义了您可以利用相交工具创建的实体。

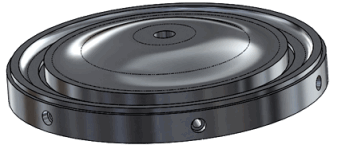

您可以利用相交工具移除不需要的几何体。	您可以利用相交工具移除模具实体，并从空型腔创建实体。

要从实体、曲面或平面创建几何体，请执行下列操作：

1. 单击相交 （特征工具栏）或插入 > 特征 > 相交。
2. 选择实体、曲面或平面。
3. 单击 相交
4. 选择要排除的区域，然后单击 。
