使用剖面视图中的交叉区域

您可以通过切除模型的多个区域在模型中创建剖面视图。 这些区域由交叉区域定义。

在您选择剖切面或面时，您所选项的边界框即为交叉区域。 您可以使用交叉区域创建模型多个区域的剖面视图。

此例使用交叉区域切除模型的一部分。

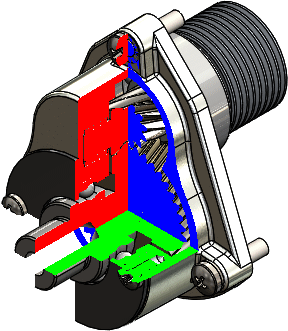

原始模型 模型的剖面视图

要使用此例中剖面视图的交叉区域：

  1. 单击剖面视图 （“视图”工具栏）或视图 > 显示 > 剖面视图。
  2. 在 PropertyManager 的剖面方式中选择分区。
  3. 在截面选项下，选择显示剖面盖和仅图形区域。
  4. 在剖面 1 中：
    1. 单击前视基准面 。
    2. 在偏移距离 中输入 0。
  5. 在剖面 2 中：
    1. 单击上视基准面 。
    2. 在偏移距离 中输入 0。
  6. 在剖面 3 中：
    1. 单击右视基准面 。
    2. 在偏移距离 中输入 0。
  7. 在剖面方法下单击选定要生成剖面的区域。
    已着色相交区域显示在图形区域中，展现选定平面或面的交点及模型的边界框。

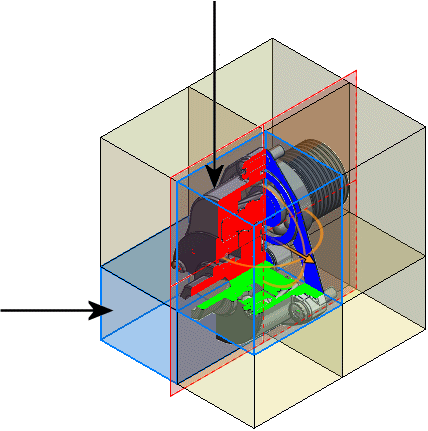

  8. 在图形区域中，选择所示的左下和右上交叉区域。

  9. 单击 。
