阵列参考几何体

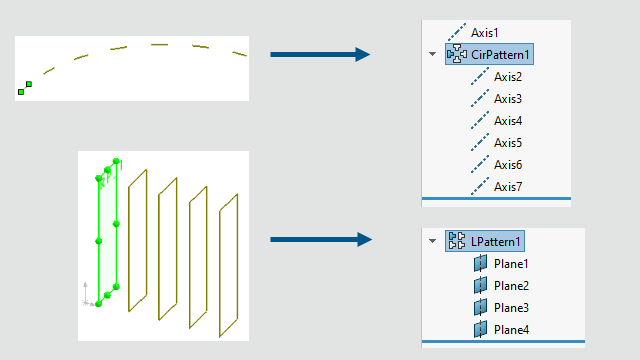

您可以创建基准面和轴的线性或圆形阵列。

要对参考几何体进行阵列化处理：

  1. 打开零件，单击插入 > 阵列/镜向，然后选择线性阵列或圆形阵列。
  2. 在 PropertyManager 中，选择参考几何体。
  3. 对于要阵列的参考基准面或参考轴 ，选择要阵列的基准面或轴。
  4. 指定参数，然后单击 。
您可以修改方向 1 和方向 2 的间距与实例参数。您可以跳过、更改和删除实例。
限制：
  • 如果基准面包含草图，则基准面阵列不会阵列该草图。
  • 阵列只能包含一个参考几何实体，即一个面或一个轴。
