打开过滤的装配体 (2025 FD04)

3DEXPERIENCE 用户可以从平台打开过滤的装配体，对其进行编辑，并将其保存在本地或保存回平台。

好处：您可以从大型装配体中打开和处理零部件的特定子集，而无需打开整个装配体。

注意：
  • 过滤的装配体不支持轻化或大型设计审阅模式。您必须始终还原您打开的过滤装配体。
  • 如果您打开了完整装配体模型，则无法同时打开过滤的装配体。

要处理部分装配体，请执行以下操作：

  1. 在 3DEXPERIENCE 应用程序的任务窗格中打开 3DEXPERIENCE 选项卡。

  2. 在 Compass 的我的应用下，启动产品结构资源管理器，并执行以下操作：

    1. 在访问您的工作下，单击打开内容，然后浏览到应用了过滤器的装配体。

      您或其他人可以将过滤器应用到装配体。

    2. 要打开过滤的装配体，请将其拖放到图形区域或右键单击装配体，然后单击打开。

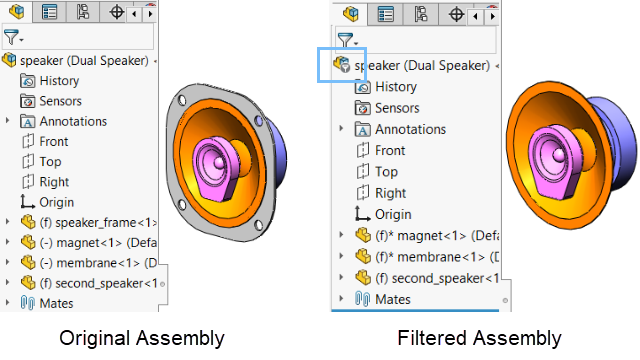

    选定的过滤装配体将在 SOLIDWORKS 中打开。在 FeatureManager 设计树的顶部节点处，此图标 表示已过滤的装配体。过滤掉的零部件不会显示在 FeatureManager 设计树中，但软件会将这些零部件保留在产品结构中，以供后续过滤。系统将显示通知提醒您此为过滤的装配体。

  3. 按需要修改过滤的装配体。除以下被阻止的项目，多数命令均可执行：
    • 新装配特征，如切割或圆角
    • 设计表
    • 您无法修改装配体的顶层配置。
    • 您无法将 CAD 系列添加到 ConfigurationManager 中。
  4. 请将过滤的装配体保存在本地或保存回平台。

有关过滤的详细信息，请参见过滤数据。

有关产品结构资源管理器的详细信息，请参见产品结构资源管理器。
