图块结构控制板可帮助您可视化、管理和导航复杂的图块层次结构。它可以提高设计和制图任务的效率和条理。
图块结构是由嵌套图块组成的排列，可以创建层次结构。图块结构控制板可显示嵌套图块结构，并提供管理图块的方法。
控制板提供以下优势：
- 层次结构可视化。这有助于处理具有大量嵌套图块的大型复杂设计。
- 获取工程图中图块组织的结构化视图。

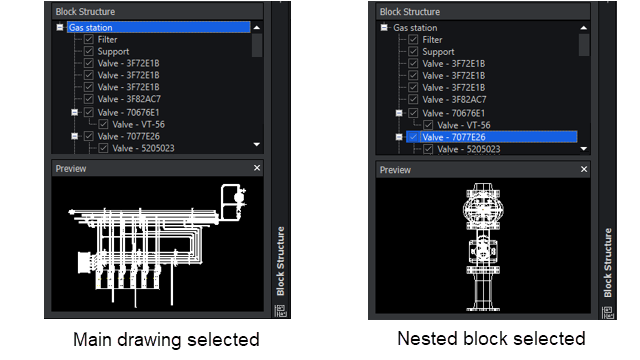

- 为选定的图块实例显示图块结构的可视展示。
- 便于创建和管理图块层次结构。
- 突出显示主块或父块中的嵌套图块。一个图块可以用作多个父块中的嵌套图块。控制板会将此图块显示为所有相关父块结构中的嵌套元素。
- 支持嵌套内嵌套图块结构。
- 折叠或展开图块结构。
- 控制显示的细节级别。
- 在图形区域中显示或隐藏单个图块实例。
- 管理结构中特定图块的可见性。
- 图块管理。增强的组织结构可确保 CAD 工程图保持一致且易于处理。
- 当图块包含其他嵌套图块时，直接从控制板访问和编辑嵌套图块可简化编辑流程。例如，嵌套在墙体图块中的窗口图块。
- 从工程图的一个区域复制图块并粘贴在别处，同时保持层次结构。这简化了重用设计元素和保持工程图一致性的过程。
- 重命名、分组、组织或删除控制板中的图块。
- 将图块嵌套在工程图中的另一个图块内。
- 导航。这使得在设计中查找和编辑特定元素更容易，从而节省时间和精力。
- 通过在控制板中选择图块来浏览工程图。
- 查找并关注复杂图块结构中的特定元素。
- 放大图形区域中的单个图块实例。
要打开图块结构控制板：
- 在功能区上，单击。
- 在菜单上，单击。
- 在命令窗口中输入 BLOCKSTRUCTURE。
