自定义图块的标注约束

当您编辑自定义图块时，您可以使用“标注约束”。这样，您就可以控制对象的距离、长度、角度和半径。标注约束还可以约束几何对象或对象上点之间的距离和角度。

例如，如果要为电路板设计布局，则必须将电子元件放置在特定位置。重要的是，既要在电子元件之间保持精确距离和比例，还要在其各自尺寸中保留一定的灵活性。您可以在自定义图块内使用它将工程图的不同部分对其进行复制。

您可以编辑在 AutoCAD 中创建且使用标注约束的动态图块。这可以将图块转换为 DraftSight 中的自定义图块。转换过程可以识别用于在自定义图块中进行精确编辑的标注约束。

要为自定义图块使用尺寸约束：

执行以下操作：

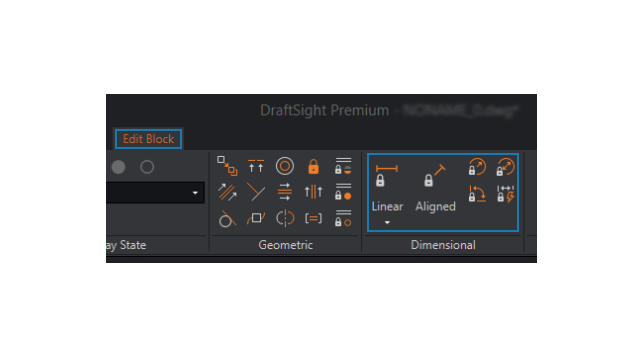

  • 在功能区上，单击插入 > 图块 > 编辑图块。
  • 在菜单上，单击修改 > 对象 > 编辑图块。
  • 在命令窗口中输入 EDITBLOCK。
