视觉样式

您可以使用指定外观来展示 3D 模型。例如，如果模型处于原理图设计阶段，您可以将模型以“草图外观”展示给设计团队，并以“逼真外观”呈现给客户。

不同的外观（称为“视觉样式”）取决于更改边线、颜色和阴影显示的设置。

下表列出了“视觉样式”的好处：
与 AutoCAD 兼容 确保应用程序之间的视觉一致性。如果您在 AutoCAD 中创建了透明或木质纹理等视觉样式，您可以在 DraftSight 中将相同的样式应用到模型。
增强可视化 使用多种渲染选项为项目选择最合适的样式。这可增强设计的可视化展示，从而改善沟通和理解。
改进通信 创建更逼真、视觉上更具吸引力的工程图。这有助于您与可能不太熟悉技术工程图的客户、相关人员或团队成员共享设计。
有效分析 更高效地分析设计。例如，使用隐藏线视觉样式来识别复杂工程图中的被遮挡元素或重叠元素。
高品质展示 提高展示和设计提案的品质。您可以将设计展示得精致且专业，增强整体效果。
自定义选项 自定义视觉样式以满足特定需求。您可以根据项目要求或个人偏好定制设计的可视化展示。
3D Modeling 功能 从不同角度查看和控制 3D 模型。这有助于您了解设计中的空间几何关系。

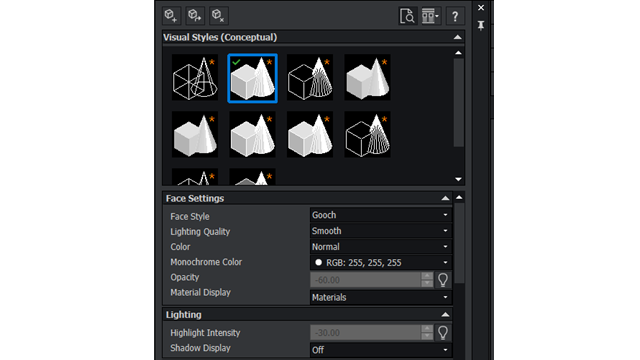

要访问 VISUALSTYLES 命令：

执行以下操作：
  • 在功能区上，单击视图 > 视觉样式面板 视觉样式 > 视觉样式管理器。
  • 在菜单上，单击视图 > 视觉样式。
  • 在命令窗口中输入 VISUALSTYLES。
