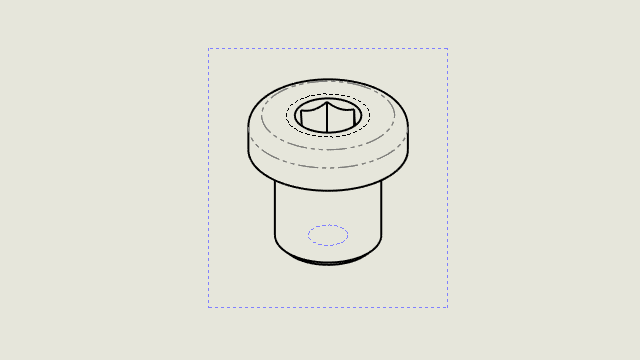

您可以在装配图中插入和查看装饰螺纹线。
此增强功能最初包含在 SOLIDWORKS 2024 SP2 中，但当时未充分记录。我们在此处提供此功能，以提高客户对增强功能的全面了解。
好处：您可以更好地控制是否要在装配图中插入和查看装饰螺纹线。
以前，当您在装配体中插入装饰螺纹线时，无法在工程图中自动看到装饰螺纹线。您必须单击才能看到装饰螺纹线。
要将装饰螺纹线插入装配图：
- 单击。
- 在视图生成时自动插入下选择装饰螺纹线 - 装配体（可能会影响性能），然后单击确定。
要在装配图中导入装饰螺纹线：
- 在工程图视图 PropertyManager 中，在导入选项下选择导入注解和装饰螺纹线。
- 单击
。
