您可以使用系列表命令在工程图中插入配置数据。
您可以在中指定表参数。您可以在中指定系列表模板位置。
如果您双击系列表单元格进行编辑，软件会提示您保留链接并让外部模型继承更改，或断开链接以覆盖值。您可以通过清除单元格来恢复断开的链接。

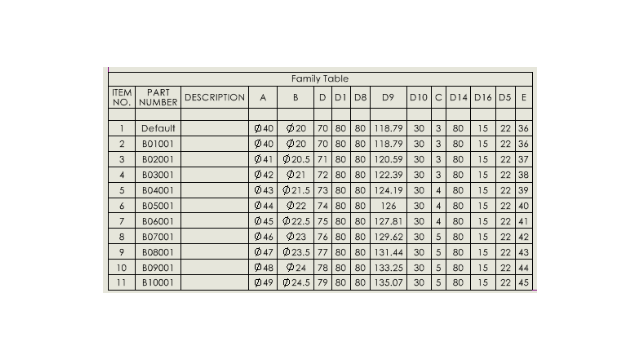

好处：您可以在工程图中快速插入配置数据，而无需任何变通办法。系列表在 SOLIDWORKS 工程图中的表格中显示零件和装配体配置或自定义属性的变化。
要在工程图中插入系列表：
- 在 SOLIDWORKS 工程图中，单击
。
- 在 PropertyManager 中：
- 选择要从中创建系列表的文件，然后单击下一步
。
- 指定用于定义系列表的选项。
- 单击
。
- 在工程图文件中单击以放置表格。
在系列表的尺寸列菜单或对话框中，为列名称指定尺寸名称。该名称特定于工程图。列名称的更改适用于参考同一驱动尺寸的工程图中的所有系列表。
- 可选项：如果您单击并将项目插入到工程图中，系列表尺寸名称通知会出现。单击设置尺寸显示以使用系列表中的尺寸名称显示插入的项目。
要在工程图中切换插入项目的显示，您也可以选择项目以打开尺寸 PropertyManager。在值选项卡上的系列表尺寸名称下，选择显示为系列表中的名称以使用表中的名称显示项目。清除选项以使用项目的值显示项目。
