对齐 DimXpert 尺寸 (2025 SP2)

您可以将 DimXpert 注解与用户定义的平面对齐。

当您将 DimXpert 尺寸应用到轮廓几何体时，它们可能会被遮挡。您可以通过将 DimXpert 注解移动到选定平面或平面的面来将其对齐。

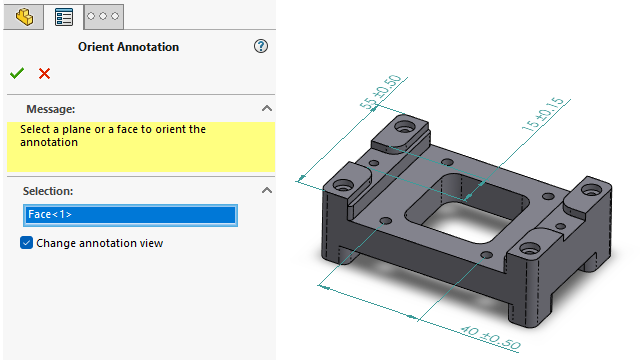

要将 DimXpert 注解与用户定义的平面对齐：
  1. 右键单击 DimXpert 注解，然后单击选择注解视图 > 按选择。
  2. 在图形区域中选择一基准面或平面来定义新的方向。
  3. 在 PropertyManager 中，选择更改注解视图，以将注解移动到与新方向相对应的方向视图。
  4. 单击 。
