在拔模特征中创建长度尺寸

您可以在拔模特征中创建长度尺寸。

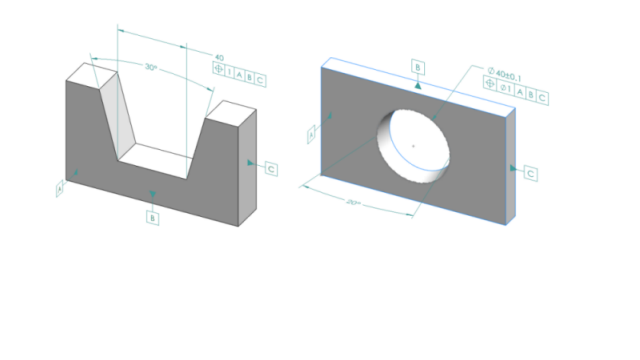

您可以使用 DimXpert 大小尺寸 工具为拔模特征（如楔形和锥形）创建尺寸。尺寸通常是具有公差的距离尺寸。尺寸可以是拔模端的两条边线或圆柱体的圆形边线之间的尺寸。

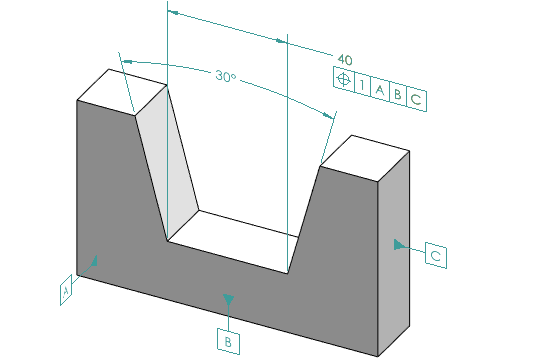

在楔形中创建长度尺寸

要在楔形中创建长度尺寸：
  1. 单击大小尺寸 （MBD Dimension 工具栏），或单击工具 > MBD Dimension > 大小尺寸。
  2. 单击一个侧平面的面。
  3. 在特征选择器中，单击创建宽度/楔形特征 。
  4. 单击另一侧的面。
  5. 单击端平面的面（即与两侧相交的平面），然后单击 。
  6. 放置角度尺寸。
  7. 单击大小尺寸 （MBD Dimension 工具栏），或单击工具 > MBD Dimension > 大小尺寸。
  8. 单击结束基准面。
  9. 在图形区域中单击以放置宽度尺寸。
  10. 将形位公差应用于宽度尺寸以创建位置标注。

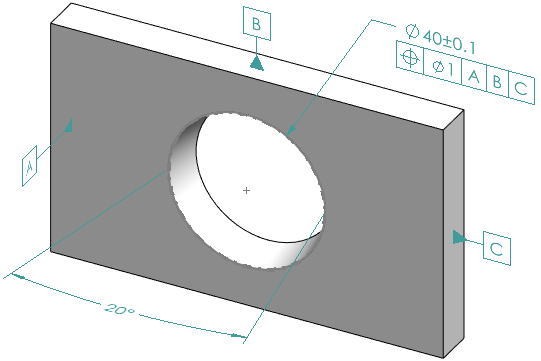

在锥形中创建长度尺寸

要在锥形中创建长度尺寸：
  1. 单击大小尺寸 （MBD Dimension 工具栏），或单击工具 > MBD Dimension > 大小尺寸。
  2. 单击圆锥面以创建锥形特征。
  3. 放置角度尺寸。
  4. 单击顶部边线以创建相交圆特征和直径尺寸。

    请参阅 SOLIDWORKS 帮助：DimXpert 特征。

  5. 将形位公差应用于相交圆特征以创建位置标注。
