为槽口创建两个单独的位置公差

您可以为槽口创建两个单独的位置公差。

要为槽口创建两个单独的位置公差：
  1. 单击大小尺寸 （MBD Dimension 工具栏），或单击工具 > MBD Dimension > 大小尺寸。
  2. 单击槽口长度的边线，然后在图形区域中单击以放置尺寸。
  3. 单击 。
  4. 应用形位公差和位置公差，然后在图形区域中单击以放置公差。
  5. 单击 。
  6. 单击大小尺寸 （MBD Dimension 工具栏），或单击工具 > MBD Dimension > 大小尺寸。
  7. 单击槽口宽度的边线，然后在图形区域中单击以放置尺寸。
  8. 单击 。

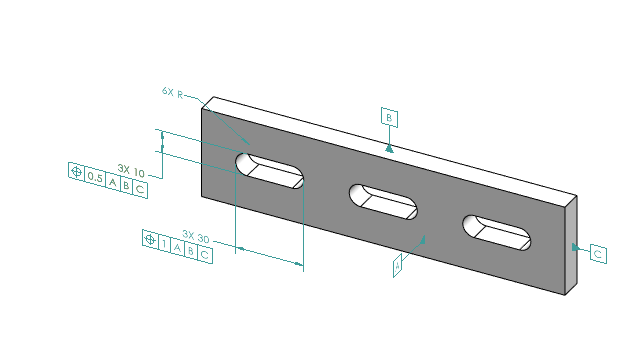

  9. 要选择应用于特征（如图中的“6XR”）的尺寸类型，请参阅 SOLIDWORKS 帮助：使用尺寸 PropertyManager。
