使用尺寸標註

有數個尺寸標註工具可用於顯示圖元量測值和圖元之間關係。

尺寸標註元素

尺寸標註通常包括:

  • 尺寸線或尺寸弧
  • 延伸至量測圖元的延伸線
  • 尺寸標註文字

座標尺寸、導線與幾何公差的組成:

  • 尺寸標註文字
  • 導線

尺寸是以尺寸樣式為準。尺寸樣式為一組命名的預設值,這些預設值遵循特定行業或應用程式的要求。

關聯尺寸

根據預設,尺寸標註與圖元有關。如果您修改圖元的幾何,尺寸標註會自動調整其位置、方位和測量值,以反映變更。

屬性調色盤上的關聯屬性會顯示尺寸為關聯還是非關聯。

隨著專案的演變,變更可能會導致失去尺寸及其相關圖元之間的關聯性。您可以隨時使用 RelateDimensions 指令來重新建立尺寸標註與圖元之間的關係。

 使用註記螢幕來識別與相關圖元之間已失去關聯性的尺寸。

控制尺寸與相關圖元的關聯性:

  1. 執行下列動作之一:
    • 按一下工具 > 選項 (或鍵入 Options)。

      按一下應用程式功能表 > 喜好設定 (或鍵入 Options)。

      按一下選項對話方塊中的工程圖設定

    • 鍵入 DrawingSettings
  2. 展開行為,然後選擇或清除啟用相對尺寸

註記螢幕

「註記螢幕」會追蹤與相關圖元失去關聯性的尺寸和註記,並用圖示 來標記它們。

按一下圖示以顯示功能表,包含非關聯尺寸的可用選項。

選項
描述
重新關聯 可讓您將註記或尺寸與對應的圖元重新關聯。指定應與尺寸相關的點。
刪除 刪除註記或尺寸。

範例:

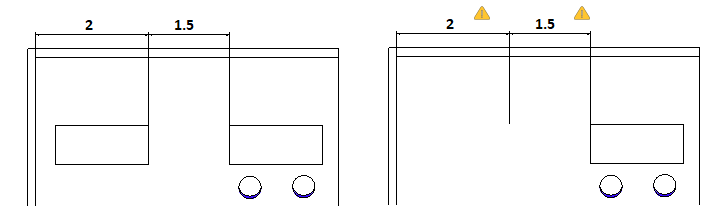

在下列範例中,會刪除已被標註尺寸的圖元。註記螢幕會顯示警示。

若要開啟註記螢幕:

  • 在狀態列上,按一下註記螢幕(AM)
