您可以為零件表指定文件層級的草稿設定。適用於所有文件類型。
開啟這個頁面：
請開啟工程圖或組合件 BOM，按一下選項
(「標準」工具列)，選擇文件屬性標籤，再選擇。
邊框
 |
方塊邊框 |
設定表格外部框線的線條粗細。 |
|
網格邊框 |
設定表格內部格線的線條粗細。 |
零值數量顯示
指定當模型組態中遺失組合件零組件時，數量欄應顯示的內容。
遺失的零組件
|
為遺失的零組件保留列
|

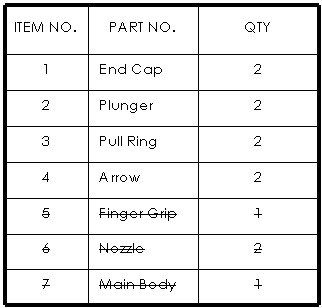

會列出模型組態中遺失的組合件零組件。 選擇 使用刪除線文字顯示可刪除遺失零組件的清單。  |
圖層
| 圖層 |
選取一個圖層。 您必須先為工程圖產生圖層，然後才能選擇這些圖層並將其用於文件屬性。
|
您必須在工程視圖文件中為圖層選擇根據標準 (「圖層」工具列)，才能套用這些圖層設定。
前置與零值小數位數
| 前置零 |
|
標準
|
前置零會根據整體草稿標準而出現。 |
|
顯示
|
顯示在小數點之前的零。 |
|
移除
|
前置零不會出現。 |
|
| 零值小數位數 |
| 僅移除零 |
捨去所有完整公制數值的零值小數位數，符合 ANSI 和 ISO 標準。 |
| 顯示 |
零值小數位數會根據您在單位中指定的小數位數顯示。 |
| 移除 |
零值小數位數不會顯示。 |
| 標準 |
零值小數位數會根據 ASME Y14.5M-1994 標準顯示。 |
|
數量欄表頭
在數量欄表頭中顯示或隱藏自訂文字與模型組態名稱。 針對每種 BOM 類型 (僅有最上層的 BOM、僅有零件的 BOM 和階梯式 BOM) 單獨設定選項。
| 在 BOM 表頭顯示自訂文字 |
使用您在自訂文字中輸入的文字取代表頭中的預設文字。 針對空白表頭，選擇此選項並保持自訂文字空白。 |
| 在 BOM 表頭顯示模型組態 |
將模型組態名稱加入表頭。 |
選項
|
限制僅有最上層的零件表為一個模型組態
|
選取此選項以將僅有最上層的零件表限制為一個模型組態。 當您變更零件表中的模型組態時，數量欄標示並不會變更。 |
|
自動更新零件表(O)
|
選取此選項以便在您新增或刪除相關組合件中的零組件時更新零件表。 |
合併輪廓不同的相同長度除料清單項次 (pre-2019 版的運作方式)
|
控制當您將除料清單項次的長度變為相同時，如何在 BOM 中對其進行分組。 - 已選取: 即使這些長度相同的除料清單項次具有不同的輪廓，也將它們結合在一起。 這是在 SOLIDWORKS 2018 與更早版本中使用的行為。
- 清除： 僅結合具有相同輪廓的相同長度除料清單項次。 即使具有不同輪廓的除料清單項次的長度變為相同，它們也會保持分隔開來。
如果您之後編輯除料清單項次的長度，開啟或關閉此選項可能會影響使用中文件中現有 BOM 的行為。
|
