加入區域剖面線或純色填補

在工程圖中，您可以在未接收自動加註剖面線的邊界中新增、編輯和刪除區域剖面線類型或純色填入。

若要新增區域剖面線或純色填入：

  1. 在工程圖文件中，選擇一個模型面、一個封閉草圖輪廓的線段、或模型邊線及草圖圖元組合而圍成的區域。您可以做出多重選擇。

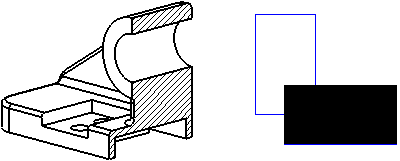

    多個面及封閉的草圖輪廓來做為邊界
    模型邊線及草圖圖元為區域
  2. 按一下區域剖面線/填入 (「註記」工具列)，或按一下 插入 > 註記 > 區域剖面線/填入 。
    您可以在步驟 1 之前或之後按一下區域剖面線/填充。
  3. 在區域剖面線/填充 PropertyManager 中指定選項。
  4. 按一下。
    區域剖面線或純色填補出現在所選區域中。



    您可以變更草圖輪廓的形狀和大小，區域會更新來填入修改後的輪廓。

編輯區域剖面線或純色填補

  1. 在圖面中按一下區域剖面線或填入。
  2. 在區域剖面線/填入 PropertyManager 中設定選項，然後按一下 PM_OK.gif。

刪除區域剖面線或純色填入

在圖面中，執行下列其中一項操作：
  • 用滑鼠右鍵按一下區域剖面線或填補，然後按一下刪除。
  • 按一下區域剖面線或填補，然後按下刪除。
刪除區域剖面線或填補時，不會刪除繪製的輪廓。
