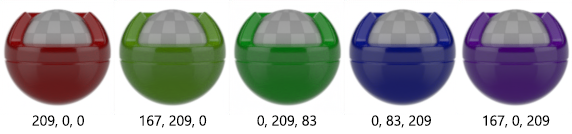

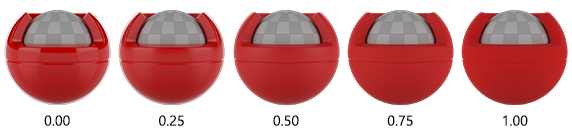

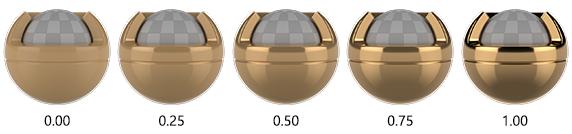

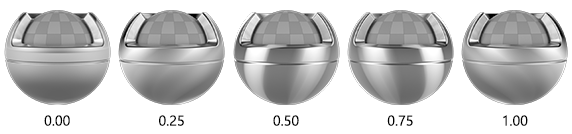

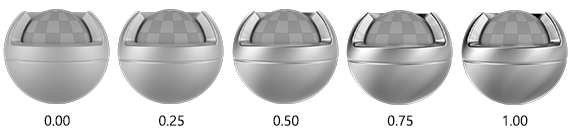

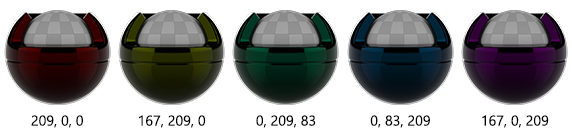

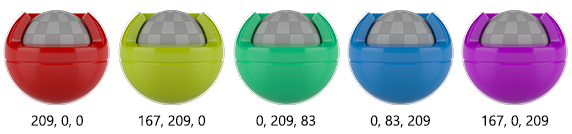

基本參數群組 基本群組包含的參數可讓您複製許多真實世界材料的外觀，包括介電質 (透明與不透明) 和導體。 Albedo 名稱 Albedo 類型 RGB 色彩 範圍 R：[0..255]，G：[0..255]，B：[0..255] 使用 統一值或彩色紋路 描述 Albedo 可指定材料的整體色彩。您也可以用它來對薄壁的透明材料套用色彩。 將紋路加入 Albedo 色彩時，請勿包含任何光線效果，例如陰影或高光。這是因為 SOLIDWORKS Visualize 會在對影像進行影像計算時自動模擬這些效果。 範例 紋路範例 金屬性 名稱 金屬 類型 小數 範圍 [0..1] 使用 統一值或灰階紋路 描述 金屬可決定外觀是非金屬還是金屬，範圍從 0 至 1。 純材料為非金屬或電介質，值為 0，完全金屬值為 1。請僅在特定情況下使用 0 和 1 以外的值，例如生鏽的鐵表面。 範例 紋路範例 粗糙度 名稱 粗糙度（Roughness） 類型 小數 範圍 [0..1] 使用 統一值或灰階紋路 描述 粗糙度可控制表面的光亮度或粗糙度，範圍從 0 至 1。值 0 代表高度光亮，1 表示可漫射高光的非常粗糙的表面。 範例 紋路範例 異向性 名稱 異向性 類型 小數 範圍 [0..1] 使用 統一值或灰階紋路 描述 異向性可模擬具有不對稱高光的表面，該表面相對於光源旋轉時，高光會改變。您可以定義高光的強度來調整高光的外觀，範圍從 0 至 1。您可以使用此參數來產生具有紋理或方向性的異向性外觀，例如金屬表面上的塗刷加工。 範例 紋路範例 異向性旋轉 名稱 異向性旋轉 類型 小數 範圍 [0..1] 使用 統一值或灰階紋路 描述 使用異向性旋轉來調整高光。若要維持預設方位，請維持值為 0。若要進行完整的 360 度旋轉，請將值設為 1。 範例 紋路範例 一般 名稱 法線 類型 3D Vector 範圍 X: [0..1]，Y：[0..1]，Z：[0..1] 使用 僅法線紋路 (DirectX 慣例) 描述 法線紋路會在模型表面加上如凹凸與凹陷等細節的外觀，但不會變更幾何的大小。法線外觀會儲存為 RGB 影像，其中 RGB 組成對應於表面法線的 X、Y 和 Z 座標。 法線紋路有兩種標準格式：DirectX 與 OpenGL。這兩者的功能相同，只有其綠色頻會翻轉。SOLIDWORKS Visualize 與 SOLIDWORKS 都遵循 DirectX 法線紋路的慣例。如果您改用 OpenGL 紋路，陰影會以 90 度旋轉而不正確地顯示。 紋路範例 位移 名稱 位移 類型 小數 範圍 [0..1]，(=0.5 無位移，<0.5 負位移，>0.5 正位移) 使用 僅灰階紋路 (高度圖) 描述 位移紋路可透過指定各點位移的長度和方向，來修改表面點的位置。它們會變更表面的幾何。位移紋路也稱為高度圖。它們也可以結合法線紋路。 位移紋路只會影響已是 3D 網格一部分的頂點，而如果表面上的頂點非常少 (例如力方體)，則可能導致非預期的結果。若要改善解析度，您可以在「紋路貼圖」標籤中增加位移密度。此功能可細分現有的 3D 網格以建立更多頂點。增加位移密度時請小心，因為此參數會增加影像計算時間和記憶體使用量。 紋路範例 半透明度 名稱 半透明度 類型 小數 範圍 [0..1] 使用 統一值或灰階紋路 描述 半透明度控制穿過表面的光線量，同時讓光漫射，使得不易看見模型的另一面。您可以在從 0 到 1 範圍間對其進行調整。當您為蠟、樹葉或皮膚等外觀建立次表面散射效果時，請嘗試用此參數實驗。這樣的影像計算速度快於次表面散射，但代價是會犧牲一些真實度。 範例 半透明度色彩 名稱 半透明度色彩 類型 RGB 色彩 範圍 R：[0..255]，G：[0..255]，B：[0..255] 使用 統一值或彩色紋路 描述 半透明度色彩可控制使用半透明度時漫射透射光的色彩。這對於與表面散射和短散射距離類似的體積物件非常有用，而且影像計算速度更快。 範例 紋路範例 透明 名稱 透明度（Transparency） 類型 小數 範圍 [0..1] 使用 統一值或灰階紋路 描述 透明度可控制表面能被看穿或類似玻璃的程度，範圍從 0 到 1。 純材料可以是不透明 (0) 或透明 (1)。例如，只有在您想在玻璃上鋪上類似灰塵的東西時，才能指定介於 0 和 1 之間的值。 範例 切割不透明度 名稱 切割不透明度 類型 小數 範圍 [0..1] 使用 統一值或灰階紋路 描述 切割不透明度的作用就像幾何上的 Alpha 色頻一樣。它通常是一種可以定義孔的紋路，讓您不需要額外的多邊形，就能偽造出高細節度的幾何邊界。 值 0 會產生完全隱形的物件。值 1 是完全不透明的物體。0 到 1 之間的值會導致某種程度的淡出幾何。 範例 紋路範例 光澤度 名稱 光澤度（Specular） 類型 小數 範圍 [0..1] 使用 統一值或灰階紋路 描述 光澤度可決定您在非金屬表面上所看到的反射量，範圍從 0 到 1。預設設定為 1。 所有表面都有某種程度的光澤度。沒有任何表面可以把光完全漫射。在大多數情況下，請勿調整光澤度參數，即使是如紙板、布或混凝土等外觀亦然。如果您正在建模的多是漫射材料，請改用粗糙度參數。 範例 紋路範例 鏡面濃淡 名稱 鏡面濃淡 類型 RGB 色彩 範圍 R：[0..255]，G：[0..255]，B：[0..255] 使用 統一值或彩色紋路 描述 鏡面濃淡可為非金屬表面的鏡面反射上色。 使用此參數時請小心。它為您提供一些美術上的自由感，但也可能產生真實世界中不存在的外觀。 範例 紋路範例 上層主題外觀參數
