| 零件群組 |
|
|
| |
零件群組 |

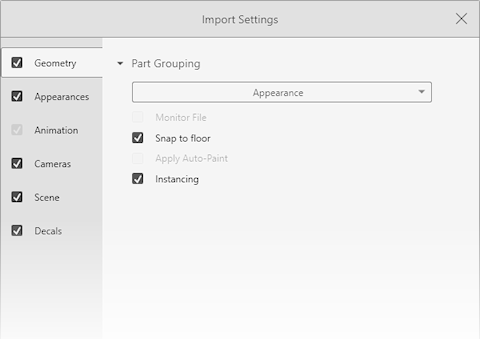

根據您在來源模型中選擇的圖層、外觀及組別，將幾何分組到零件中。可讓您輸入 SOLIDWORKS .SLDPRT 或 .SLDASM 檔案。 選項有：
- 零組件/零件/本體
- 為 SOLIDWORKS 組合件零組件和 SOLIDWORKS 零件與本體建立嵌套式 SOLIDWORKS Visualize 群組。
- 為次組合件零組件、鏡射零組件、複製排列零組件和 SOLIDWORKS 資料夾建立嵌套式群組。
- 根據每個 SOLIDWORKS 本體中的外觀指派，精細化 SOLIDWORKS Visualize 零件。
- 輸入儲存的 SOLIDWORKS 模型組態、動畫，且支援監控檔案功能。
- 外觀
- 根據每個獨特 SOLIDWORKS 外觀，建立 SOLIDWORKS Visualize 零件。
- 將具相同外觀的 SOLIDWORKS 幾何結合到單一 SOLIDWORKS Visualize 零件中。
- 輸入儲存的 SOLIDWORKS 模型組態。
- 不輸入儲存的 SOLIDWORKS 動畫，且不支援監控檔案功能。
輸入的零件名稱是根據其系列而定。在 SOLIDWORKS Visualize 2023 之前，名稱是根據輸入的外觀而定。
|
| |
監控檔案 |
在 3D 軟體中更新和儲存原始檔案時，自動更新模型。 若模型在外部更新，軟體會通知您，您可以選擇接受或忽略變更。 |
| |
抓取至地板 |
將模型的最低點自動抓取至 Visualize 全景的地板。 |
| |
套用自動塗貼 |
根據零件或模型的命名方式，套用自動塗貼 (即軟體會根據零件或模型的命名方式指派外觀)。 |
| |
引為範例 |
(適用相同物件含有許多副本的 SOLIDWORKS 零件和組合件模型，例如重複的本體或零組件。) 物件的所有副本使用單一幾何定義，而不是相同物件的每個副本使用幾何定義完整副本。 副本需要較少的 GPU 記憶體，改善影像計算效能，而且可以減少檔案大小。 若您修改來源幾何，變更會自動傳遞到每個副本。
副本使用來源物件的塗彩和材料設定。 您可以選擇一個副本，然後調整位置、縮放和旋轉。 您可以指定資料庫中的外觀給特定副本。
|
| 網格精細化 |
|
僅適用於支援鋪嵌紋路或網格精細化的輸入幾何 (非 SOLIDWORKS 檔案)。)請參閱其他檔案格式。 如果您在初次輸入模型時選擇預設，則無法使用簡易或進階重新鋪嵌紋路。如果您在初次輸入時選擇簡易或進階，就無法使用預設重新鋪嵌紋路。
|
| |
預設 |
提供最快的輸入速度，同時保留完整的材質屬性，包括紋理。此模式使用現有鋪嵌紋路資料或預設設定。 |
| |
簡易 |
支援基本網格精細化，且具有有限材質屬性 (僅限顏色)。您可以使用單一滑桿調整網格精細化，並在稍後使用選單中的模型標籤 (提供相同的網格精細化控制項)，調整模型的重新鋪嵌紋路零件。 |
| |
進階 |
提供更多彈性，可自訂網格精細化設定，但材質屬性僅限於顏色。此模式與簡易模式類似，可讓您使用選單中的模型標籤，在輸入後對模型的零件重新鋪嵌紋路。您可以指定︰
- 距離偏差。指定鋪嵌紋路與模型曲線有多接近。
- 角度偏差。在加入更多三角形以盡可能接近模型曲線之前，指定兩個面之間的最大角度。
- 元素大小。指定是否使用元素大小的預設值。選擇後，您可以指定三角形邊線的最大長度。小可指定小邊線與三角形，並影響鋪嵌紋路品質。
|
| 鋪嵌紋路設定 |
|
|
| |
品質 |
決定將模型轉換為多邊形時，結果的準確性。 品質越高，就使用越多的多邊形來表示模型中的曲面，結果也越平滑。 較高的鋪嵌紋路品質會影響檔案的大小。 |
| |
進階設定 |
可讓您微調模型如何鋪嵌紋路 (轉換成多邊形)。 選項有：
- 公差。定義多邊形邊線與 NURBS 表面之間的最大距離。使用較低的值來產生高品質鋪嵌紋路。
低公差值會產生大量的多邊形。
- 最大長度。定義多邊形邊線的最大長度。為平坦表面的較密鋪嵌紋路使用較低的值。
- 最大角度。定義相鄰多邊形法線之間的最大角度。使用較低的值來防止小凹凸遺失。
|
| 設計程式設定 |
|
可讓您設定對正 (垂直軸和深度軸) 及 CAD 單位，以配合模型在來源軟體中的設定方式。
SOLIDWORKS Visualize 中的單位是米。
|
