自訂圖塊的尺寸標註限制

編輯 CustomBlock 時，您可以使用尺寸標註限制。這可以讓您控制圖元的距離、長度、角度與半徑。「尺寸標註限制」也可以限制幾何圖元之間的距離與角度，或圖元上的點。

例如，如果您要為電路板設計佈局，您必須將電子零組件放置在特定位置。在零組件之間維持精確的距離與比例，同時為其個別大小提供彈性，這一點很重要。您可以將它複製到工程圖的不同部分中，並在 CustomBlock 內使用它。

您可以編輯在 AutoCAD 中使用「尺寸標註限制」產生的動態圖塊。這會將「圖塊」轉換成 DraftSight 中的 CustomBlock。轉換流程會辨識「尺寸標註限制」，以便在 CustomBlocks 內進行精確編輯。

將尺寸標註限制用於 CustomBlock：

執行下列的操作：

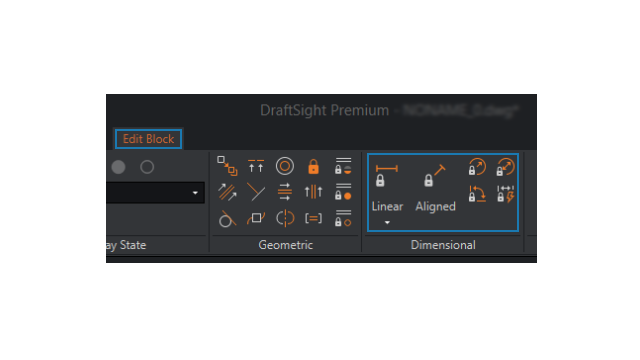

  • 在功能區上，按一下插入 > 圖塊 > 編輯圖塊。
  • 在功能表上，按一下修改 > 圖元 > 編輯圖塊。
  • 在指令視窗中輸入 EDITBLOCK。
