修剪附加成員

您可以在插入連接元素時修剪附加成員。

在插入連接元素 PropertyManager 中，修剪附加成員會使用連接元素從本體成員的相交點修剪本體成員。

若要修剪附加成員：

  1. 開啟結構系統模型，然後按一下結構系統標籤。
  2. 按一下 CommandManager 上的插入連接元素標籤或插入 > 結構系統 > 插入連接元素。
  3. 選擇要插入的連接元素。
  4. 在 PropertyManager 中，按一下放置標籤。
  5. 在圖面中，選擇參考圖元。
  6. 選擇對正。

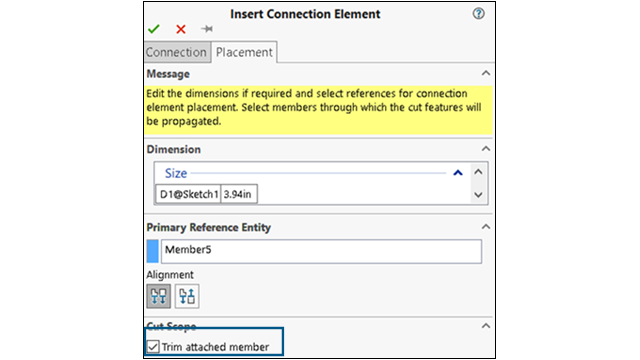

  7. 在切割範圍下，選擇修剪附加成員。
  8. 按一下。

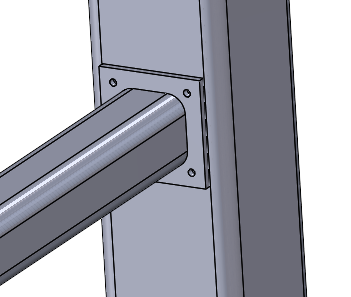

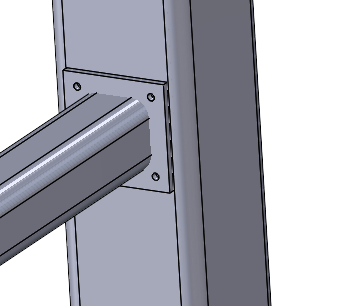

已選擇修剪附加成員 已清除修剪附加成員
