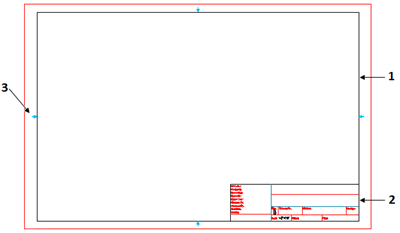

Přidání rámečků a rohových razítek do výkresů

V jakémkoli stavu procesu návrhu můžete přidat rámečky a rohová razítka v režimu modelu a rovněž i v režimu listu.

Jak přidat rámeček a rohové razítko do výkresu:

  1. Proveďte jednu z následujících operací:
    • Na pásu karet klikněte na Popis v softwaru Mechanical > Rámeček > Vložit.
    • V nabídce klikněte na Popis v softwaru Mechanical > Rámeček > Vložit.
    • Zapište AM_Frame.
  2. V dialogu Toolbox - Rámeček a razítko určete velikost rámečku a rohové razítko.

    Poznámka: Ve výchozím nastavení můžete určit velikost rámečků a rohová razítka pouze z aktivní normy. Pokud chcete použít velikost rámečku a rohové razítko z jiné normy, vyberte Zobrazit všechny normy. Seznam norem zobrazuje všechny dostupné normy výkresu a umožňuje vybrat rámečky a rohová razítka z jiných norem.

  3. Proveďte jednu z následujících operací:
    Možnost Popis
    Určete měřítko vložení. V části Měřítko vyberte následující nastavení:
    • V seznamu měřítek určete měřítko, které chcete použít při vložení rámečku. Rozevírací seznam zobrazuje všechna dostupná měřítka. Na stránce Systémové možnosti můžete přidat nová vlastní měřítka v dialogu Možnosti.
    • Nebo můžete kliknout na Použít výchozí seznam měřítek, pokud chcete použít vlastní měřítka, jako je 1:4, 1:2, která se zobrazují v seznamu měřítek, když vyberete tuto možnost.
    • Provést změnu měřítka. Přizpůsobí textové entity a kóty novému měřítku. Pokud je nastaveno jiné měřítko než 1:1, je potřeba po vložení rámečku určit entity pro změnu měřítka.
    Po kliknutí na OK se rámeček zobrazuje připojený k ukazateli a můžete ho umístit do grafické plochy.
    Určete oblast rámečku.
    1. Klikněte na Určete oblast.
    2. V grafické ploše určete dva diagonální body definující obdélník pro rámeček s rohovým razítkem.
    3. Klikněte na tlačítko OK.
    Velikost rámečku a rohového razítka se změní, aby odpovídala určené obdélníkové oblasti a provede se vložení. Měřítko se vypočítá automaticky. Nemůžete určit oblast rámečku v režimu listu.
  4. V dialogu Upravit hodnoty atributu bloku určete hodnoty atributů bloku.
  5. Klikněte na tlačítko OK.

    Vloží se rámeček a rohové razítko s určenými hodnotami.

  6. Pokud jste vybrali možnost Provést změnu měřítka, vyberte textové entity a kóty pro změnu měřítka a stiskněte Enter.

    Provede se změna měřítka vybraných entit. Jejich poloha se nezmění.

Přístup

Příkaz: AM_FRAME

Nabídka: Popis v softwaru Mechanical > Rámeček > Vložit

Pás karet: Popis v softwaru Mechanical > Rámeček > Vložit

Nadřazené téma

Práce s rámečky výkresu a rohovými razítky
