Vytváření čar řezu

Pohledové řezy umožňují odhalit vnitřní části v případech, kdy je nemohou reprezentovat skryté čáry. Rovina řezu v modelu vytváří průřez.

Zadejte příkaz AM_SectionLine pro nakreslení čar řezu. Čára řezu označuje, kde rovina řezu provádí řez modelu. Můžete vytvořit více řezů entity.

Můžete vytvořit více čar řezu pro následující pohledové řezy:

• Úplný řez. Rovina řezu prochází celou délkou entity.
• Rozvinutý řez. Dvě neparalelní roviny řezu prochází dílem, na němž probíhá řez.
• Poloviční řez. Rovina řezu prochází částí dílu, na němž probíhá řez.
• Odsazený řez. Zahrnuje do řezu prvky entity, které nejsou v přímce. Rovina řezu se ohýbá a prochází prvky entity.
• Rozvinutý řez. Šikmá rovina řezu. Rozvinuté řezy se používají na válcových entitách.

Příklady

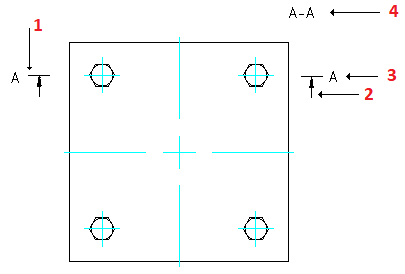

Úplný řez

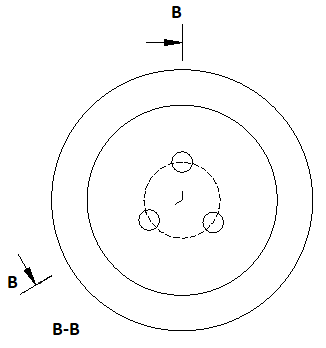

Rozvinutý řez

Příkaz vytvoří následující entity:

1. Průřezová čára
2. Šipka směru
3. Identifikátor řezu
4. Jmenovka řezu

Tento příkaz umožňuje ovládat vzhled různých entit řezu, jako jsou šipky, čáry a název.

Postup vytvoření čáry řezu:

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na Obsah softwaru Mechanical > Detaily > Čára řezu > Vytvořit.
   • V nabídce klikněte na Obsah softwaru Mechanical > Detaily > Čára řezu > Vytvořit.
   • Napište příkaz AM_SectionLine.
2. V grafické ploše určete počáteční bod čáry řezu.
3. Určete další bod čáry řezu a stiskněte klávesu Enter.
4. Zadejte písmeno, které bude odkazovat na čáru řezu v počátečním bodě, a stiskněte klávesu Enter.
5. Posunutím ukazatele určete stranu roviny řezu.
6. Určete druhý bod vložení pro jmenovku čáry řezu.

Postup vytvoření čáry rozvinutého řezu:

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na Obsah softwaru Mechanical > Detaily > Čára řezu > Vytvořit.
   • V nabídce klikněte na Obsah softwaru Mechanical > Detaily > Čára řezu > Vytvořit.
   • Napište příkaz AM_SectionLine.
2. V grafické ploše určete počáteční bod čáry řezu.
3. Zadejte možnost Vystředit a stiskněte klávesu Enter.
4. V grafické ploše určete střed válcové entity.
5. Určete dva body, které budou definovat úhel.
6. Zadejte písmeno, které bude odkazovat na čáru řezu v počátečním bodě, a stiskněte klávesu Enter.
7. Posunutím ukazatele určete stranu roviny řezu.
8. Určete druhý bod vložení pro jmenovku čáry řezu.

Vytvoření čáry řezu pro pohled polovičního řezu:

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na Obsah softwaru Mechanical > Detaily > Čára řezu > Vytvořit.
   • V nabídce klikněte na Obsah softwaru Mechanical > Detaily > Čára řezu > Vytvořit.
   • Napište příkaz AM_SectionLine.
2. V grafické ploše určete počáteční bod čáry řezu.
3. Určete druhý bod čáry řezu.
4. Určete možnost Polovina a stiskněte klávesu Enter.
5. Zadejte písmeno, které bude odkazovat na čáru řezu v počátečním bodě, a stiskněte klávesu Enter.
6. Posunutím ukazatele určete stranu roviny řezu.
7. Určete druhý bod vložení pro jmenovku čáry řezu.

Postup určení entit, které se mají zobrazit s čarou řezu:

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na Obsah softwaru Mechanical > Detaily > Čára řezu > Vytvořit.
   • V nabídce klikněte na Obsah softwaru Mechanical > Detaily > Čára řezu > Vytvořit.
   • Napište příkaz AM_SectionLine.
2. Volitelně zadejte Viditelnost a určete entity, které se mají zobrazit s čárou řezu. K dispozici jsou následující možnosti:
   • Šipka. Zobrazí nebo skryje směrové šipky na čáře řezu.
   • Čára. Určuje, jak kreslit segmenty čáry řezu:
     • Mezi rovinami. Nakreslí segmenty čáry řezu s použitím typu čáry zadaným v dialogovém okně Nastavení vlastností entity.
     • Spojité. Nakreslí segmenty čáry řezu s použitím stejného typu čáry jako u konců.
     • Žádná. Nenakreslí segmenty čáry řezu.
   • Název. Zobrazí nebo skryje popisky čáry řezu.
   • Názvy rovin. Zobrazí nebo skryje identifikátory na vrcholech čáry řezu.
3. Na grafické ploše nakreslete čáru řezu.

Přístup

Příkaz: AM_SectionLine

Nabídka: Obsah softwaru Mechanical > Detaily > Čára řezu > Vytvořit

Pás karet: Obsah softwaru Mechanical > Detaily > Čára řezu > Vytvořit
