Vytvoření detailních pohledů

Detailní pohled zobrazí vybranou oblast výkresu ve větším měřítku.

Příkaz AM_Detail můžete použít k vygenerování detailních pohledů z vybrané oblasti výkresu.

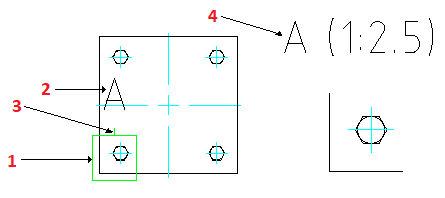

Příkaz vytvoří následující entity:

1. Ohraničení detailního pohledu
2. Identifikátor detailního pohledu
3. Odkazová čára popisu
4. Štítek detailního pohledu

V detailním pohledu kóty ignorují faktor měřítka. Chcete-li zobrazit správné hodnoty kót, použijte styl kótování podle měřítka detailního pohledu.

Když přesunete nebo změníte velikost ohraničení detailu pomocí bodů uchopení, příslušný detailní pohled se stane neplatným. Chcete-li aktualizovat příslušný detailní pohled, dvakrát klikněte na jeho ohraničení.

Pokud odstraníte ohraničení detailu, nedojde k odstranění příslušného detailního pohledu. Pokud odstraníte detailní pohled, příslušné ohraničení detailního pohledu a štítek detailního pohledu se odstraní také.

Chcete-li určit oblast z výkresu, použijte následující metody:

• Určete kruhové ohraničení
• Určete obdélníkové ohraničení
• Určete kruh, elipsu nebo uzavřenou křivku.

Postup vytvoření detailního pohledu s kruhovým ohraničením:

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na položku Obsah softwaru Mechanical > Detaily > Detailní pohled > Vytvořit.
   • V nabídce klikněte na Obsah softwaru Mechanical > Detaily > Detailní pohled > Vytvořit.
   • Zadejte příkaz AM_Detail.
2. V grafické ploše určete bod, který se má použít jako střed oblasti detailního pohledu.
3. Určete poloměr kruhového pole.
4. V dialogovém okně Podrobnosti zadejte vlastnosti detailního pohledu, například:
   • Měřítko
   • Jmenovka
   • Umístění detailního pohledu (prostor modelu, list nebo obojí)
5. Klikněte na tlačítko OK.

   Ohraničení se zobrazí jako blok připojený ke kurzoru myši.

6. Klepněte v grafické ploše na místo, kam chcete detailní pohled umístit.

Postup vytvoření detailních pohledů s obdélníkovým ohraničením:

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na položku Obsah softwaru Mechanical > Detaily > Detailní pohled > Vytvořit.
   • V nabídce klikněte na Obsah softwaru Mechanical > Detaily > Detailní pohled > Vytvořit.
   • Zadejte příkaz AM_Detail.
2. Zadejte možnost Obdélník a stiskněte klávesu Enter.
3. V grafické ploše určete první roh obdélníkové plochy.
4. Určete protilehlý roh obdélníkové plochy.
5. V dialogovém okně Podrobnosti zadejte vlastnosti detailního pohledu, například:
   • Měřítko
   • Jmenovka
   • Umístění detailního pohledu (prostor modelu, list nebo obojí)
6. Klikněte na tlačítko OK.

   Ohraničení se zobrazí jako blok připojený ke kurzoru myši.

7. Klepněte v grafické ploše na místo, kam chcete detailní pohled umístit.

Postup vytvoření detailního pohledu pomocí stávajícího uzavřeného obrysu:

1. Proveďte jednu z následujících operací:
   • Na pásu karet klikněte na položku Obsah softwaru Mechanical > Detaily > Detailní pohled > Vytvořit.
   • V nabídce klikněte na Obsah softwaru Mechanical > Detaily > Detailní pohled > Vytvořit.
   • Zadejte příkaz AM_Detail.
2. Zadejte možnost Entita a stiskněte klávesu Enter.
3. V grafické ploše určete kruh, elipsu nebo uzavřenou křivku.
4. V dialogovém okně Podrobnosti zadejte vlastnosti detailního pohledu, například:
   • Měřítko
   • Jmenovka
   • Umístění detailního pohledu (prostor modelu, list nebo obojí)
5. Klikněte na tlačítko OK.

   Ohraničení se zobrazí jako blok připojený ke kurzoru myši.

6. Klepněte v grafické ploše na místo, kam chcete detailní pohled umístit.

Přístup

Příkaz: AM_Detail

Nabídka: Obsah softwaru Mechanical > Detaily > Detailní pohled > Vytvořit

Pás karet: Obsah softwaru Mechanical > Detaily > Detailní pohled > Vytvořit
