Vytváření 3D objemů a 3D povrchů vysunutím 2D entit

Příkaz Extrude vytváří objemová primitiva vysunutím uzavřených 2D entit, například křivek, kružnic, elips a oblastí.

Příkaz Extrude použijte k vytváření 3D objemů nebo 3D povrchů.

Entity vysuňte jedním z následujících způsobů:

  • Zadejte cestu pro vysunutí

    Určete vysunutou entitu a cestu definující tvar vysunutí. Entita sleduje cestu a vytvoří 3D objem nebo 3D povrch.

    Vysunutí začíná v rovině entity a udržuje si svou orientaci relativně vůči cestě.

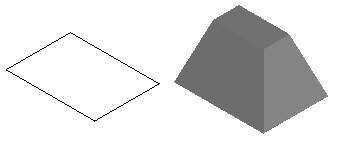

  • Určete úhel úkosu.

    Určete vysunutou entitu a úhel úkosu. Úhel úkosu je v rozmezí -90 až +90 stupňů. Znaménko úhlu úkosu udává směr úkosu. Úhel úkosu 0 stupňů vysune 2D entitu kolmou k její 2D rovině.

Vytvoření vysunutí:

  1. Klikněte postupně na položky Objemy > Nakreslit > Vysunout (nebo zapište Extrude).
  2. Určete typ vytvářeného modelu.
    • Povrch. Vytvoří z vybraných entit povrchy.
    • Plné. Vytvoří z vybraných entit 3D objemy.
  3. Určete entity, které chcete vysunout.
  4. Zadejte výšku vysunutí. Všechny entity použijí stejnou výšku.

    Software vysune entitu a vytvoří 3D objem.

Postup vysunutí entity podél cesty:

  1. Klikněte postupně na položky Objemy > Nakreslit > Vysunout (nebo zapište Extrude).
  2. Určete typ vytvářeného modelu.
    • Povrch. Vytvoří z vybraných entit povrchy.
    • Plné. Vytvoří z vybraných entit 3D objemy.
  3. V grafické ploše vyberte entity, které chcete vysunout, a stiskněte Enter.
  4. Zvolte možnost Cesta.
  5. Zadejte entitu pro cestu vysunutí.

Postup vysunutí entity s úhlem úkosu:

  1. Klikněte postupně na položky Objemy > Nakreslit > Vysunout (nebo zapište Extrude).
  2. Určete typ vytvářených entit.
    • Povrch. Vytvoří z vybraných entit povrchy.
    • Plné. Vytvoří z vybraných entit 3D objemy.
  3. Určete entity křivky k vysunutí a stiskněte Enter.
  4. Zadejte Úhel úkosu.
  5. Určete úhel úkosu a stiskněte Enter.
  6. Určete výšku vysunutí.

Přístup

Příkaz: Vysunout

Nabídka: Objemy > Nakreslit > Vysunout

Nadřazené téma

Vytváření objemů
