Úprava 3D objemů tažením nebo tlačením geometrie

Pomocí příkazu PushPull můžete vysunout 2D entity do povrchů a upravit 3D objemy.

Výsledky se liší na základě typu entity. Jestliže vytahujete nebo vytlačujete lineární entity – například čáry nebo oblouky – vytváříte povrchy. Jestliže u 3D objemů vytahujete nebo vytlačujete stávající uzavřené entity – například kružnice nebo křivky – měníte geometrii 3D objemu.

U 3D objemů můžete současně měnit více uzavřených entit.

Postup při úpravě 3D objemu tažením nebo tlačením geometrie:

  1. Klikněte postupně na položky Objemy > Nakreslit > Vytahování a vytlačování (nebo zapište PushPull).
  2. V grafické ploše vyberte entitu, kterou chcete vysunout, a stiskněte Enter.

    Chcete-li vysunout více než jednu entitu, zapněte možnost Více.

    Můžete kliknout dovnitř entity (3D objemu nebo oblasti) nebo plochy 3D objemu a poté ji přetáhněte dovnitř či ven. Takto vytvoříte otvor nebo vysunutí.

  3. Když zapnete možnost Více, určete další 3D objemy a stiskněte Enter.

    Poznámka: Můžete vybrat více ploch stejného 3D objemu. Příkaz vysune všechny zadané plochy najednou.

  4. Chcete-li určit výšku vysunutí, zadejte hodnotu nebo klikněte do grafické plochy. Všechny vybrané entity použijí stejnou výšku vysunutí.

    Tvar vybraných entit je vysunut o zadanou výšku.

Příklady:

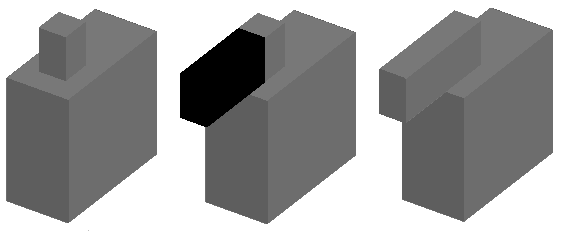

Vysunutí 3D objemu výběrem plochy a jejím vytažením.

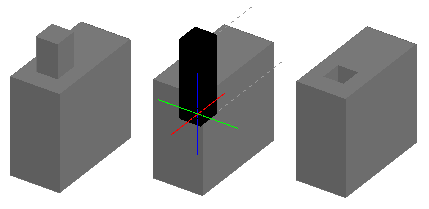

Vysunutí 3D objemu výběrem plochy a jejím zatlačením.

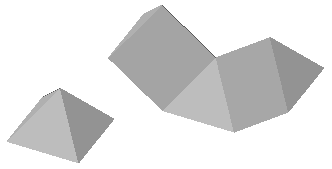

Vysunutí dvou ploch 3D objemu.

Vysunutí splajnu do povrchu.

Přístup

Příkaz: PushPull

Nabídka: Objemy > Nakreslit > Vytahování a vytlačování

Nadřazené téma

Změna objemů
