Úprava stávajících kót pro entity BIM

Pro úpravy kót entit BIM jsou k dispozici následující metody:

  • Pomocí bodů uchopení
  • Pomocí palety Vlastnosti.
  • Pomocí příkazu BIMDimensionEdit

Pomocí příkazu BIMDimensionEdit lze upravit stávající řetězy kót.

Příkaz umožňuje:

  • Přidejte kótovací body ke kótovací čáře
  • Odstranit kótovací body z kótovací čáry
  • Automaticky kótovat další entity BIM ve stejném řetězu kót
  • Automaticky aktualizovat řetěz kót, když je odebrána entita BIM

Specializované nástroje pro úpravu kót jsou seskupeny na panelu Popis pásu karet BIM.

Postup přidání kótovacích bodů ke kótovací čáře:

  1. Proveďte jednu z následujících operací:
    • Na pásu karet klikněte na BIM > Popis > Přidat bod .
    • V nabídce klikněte na BIM > Kóta > Úprava kóty > Přidat bod.
    • Napište příkaz BIMDimensionEdit a určete možnost Přidat body.
  2. V grafické ploše určete řetěz kót, který chcete upravit.
  3. V grafické ploše vyberte body pro kótu a stiskněte klávesu Enter.
  4. Určete index kótovací čáry a stiskněte klávesu Enter. 0 znamená první kótovací čáru z řetězu.

Postup odstranění kótovacího bodu z řetězu kót:

  1. Proveďte jednu z následujících operací:
    • Na pásu karet klikněte na BIM > Popis > Odebrat body .
    • V nabídce klikněte na BIM > Kóta > Úprava kóty > Odebrat bod.
    • Napište příkaz BIMDimensionEdit a určete možnost Odebrat body.
  2. V grafické ploše určete řetěz kót, ze kterého chcete odebrat kótovací body.
  3. Na modelu BIM určete bod, který chcete odebrat.

    Poznámka: Dbejte, abyste určili pouze body odpovídající vynášecím čarám z řetězu kót.

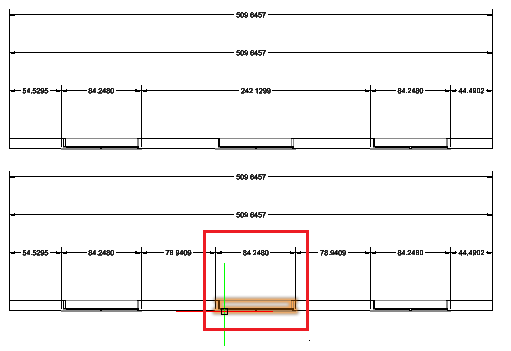

Postup kótování dalších entit BIM v rámci určeného řetězce kót:

  1. Proveďte jednu z následujících operací:
    • Na pásu karet klikněte na BIM > Popis > Přidat entitu .
    • V nabídce klikněte na BIM > Kóta > Úprava kóty > Přidat entitu.
    • Napište příkaz BIMDimensionEdit a určete možnost Přidat entitu.
  2. V grafické ploše určete řetěz kót, který chcete upravit.
  3. Určete entity BIM pro kótu a stiskněte klávesu Enter.

    Odpovídající kótovací body se přidají do řetězu kót.

    Můžete například určit okno, které se má zohlednit v řetězu kót.

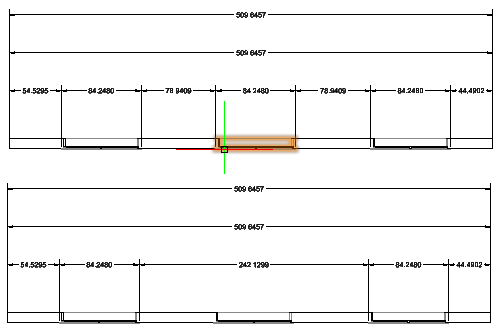

Postup odpojení entity BIM od určeného řetězu kót:

  1. Proveďte jednu z následujících operací:
    • Na pásu karet klikněte na BIM > Popis > Odebrat entitu .
    • V nabídce klikněte na BIM > Kóta > Úprava kóty > Odebrat entitu.
    • Napište příkaz BIMDimensionEdit a určete možnost Odebrat entitu.
  2. V grafické ploše určete řetěz kót, ze kterého se mají odpojit entity BIM.
  3. Určete entity BIM pro odpojení a stiskněte klávesu Enter.

    Kótovací body patřící k určeným entitám BIM se odeberou z řetězu kót.

Přístup

Příkaz: BIMDimensionEdit

Nabídka: BIM > Kóta > Úprava kóty

Související témata

Práce s výkresy BIM

Nadřazené téma

Kótování výkresů BIM
