Aplikování aktivit přesunutí

Aktivity Přesunout slouží k přesouvání entit o určenou vzdálenost nebo úhel.

Chcete-li definovat aktivitu přesunu v definici vlastního bloku, musíte použít aktivitu na element a přiřadit k sadě výběru entit vlastního bloku.

Aktivitu Přesunout můžete aplikovat na následující prvky:

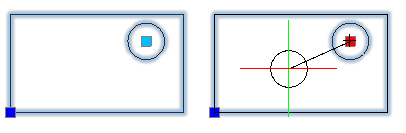

  • Bod. Přesune entity ze sady výběrů libovolným směrem.

    Prvek bodu definuje pozici uchopovacího bodu pro aktivitu přesunutí v referenci bloku.

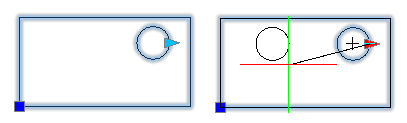

  • Lineární. Přesune entity ze sady výběrů pouze ve směru určeném lineárním prvkem.

    Lineární prvek definuje počet uchopovacích bodů pro aktivitu přesunutí a také jejich pozici v referenci bloku.

  • Polární. Přesune entity ze sady výběrů libovolným směrem.

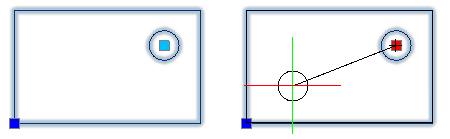

  • XY. Přesune entity ze sady výběrů ve směru X, Y nebo XY určeném elementem.

    Element XY definuje počet uchopovacích bodů pro aktivitu přesunutí a také jejich pozici v referenci bloku.

Postup použití aktivity přesunutí na definici vlastního bloku:

  1. V Editoru bloků zadejte do příkazového řádku CBActivityTool.
  2. Určete možnost Přesunout.
  3. V grafické ploše určete jeden z následujících elementů pro přidružení k aktivitě:
    • Bod
    • Lineární
    • Polární
    • XY
  4. Určete hlavní bod elementu, který se přiřadí aktivitě přesunutí.
  5. Určete entity pro přidružení k aktivitě a stiskněte Enter.

    Ikona aktivity se zobrazí na určeném elementu.

Související témata

Aplikování aktivit změny měřítka

Aplikování aktivit protažení

Aplikování aktivit polárního protažení

Aplikování aktivit otočení

Aplikování aktivit zrcadlení

Aplikování aktivit polí

Nadřazené téma

Aplikování aktivit na prvky vlastního bloku
