Automatické narovnání výkresů

K automatickému narovnání výkresů použijte příkaz Narovnat.

Můžete narovnat všechny entity výkresu nebo pouze určenou dílčí sadu. Příkaz SmartSelect například umožňuje vybrat sady entit podle kategorie.

Poznámka: Po narovnání si výsledné 2D entity zachovají své původní hladiny, styly čar i barvy.

Zde můžete provádět následující:

• Vytvoření 2D znázornění z 3D modelu

  Když narovnáte 2D pohled nebo 3D pohled na 3D model, příkaz promítne určené 3D entity do aktuálního plánu zobrazení. Pohled modelu se vytváří pomocí 2D entit.

• Opravte výkresy, které mají neznámé souřadnice Z.

  Při práci na výkresu se může stát, že bude mít vlastnosti, jako je tloušťka, výška, nebo jinou vlastnost, která není pro 2D entitu reprezentativní.

  Pomocí jednoho z následujících nástrojů zkontrolujte, zda má výkres souřadnice Z:

  • Příkazy RollView.
  • Zobrazit navigátor

Poznámka: V následujících situacích může dojít ke ztrátě přesnosti:

• Narovnání bez skrytých čar
• Narovnání perspektivního pohledu

Vlastnosti, které mohou k 2D entitě přidat boční pohled nebo souřadnici Z:

Postup narovnání výkresu s neznámými souřadnicemi Z:

1. Proveďte jednu z následujících operací:
   V nabídce klikněte na XtraTools > Upravit > Narovnat.
   Na pásu karet klikněte na XtraTools > Upravit > Narovnat.
   • Na pásu karet klikněte na Domů > Nástroje > Narovnat
   • Zadejte příkaz Narovnat.
2. Vyberte všechny entity výkresu, které mají souřadnicí Z jinou než 0.

K výběru entit s různými souřadnicemi Z můžete použít také příkaz SmartSelect.

3. Stiskněte klávesu Enter.
4. Chcete-odebrat skryté přímky, zadejte Ano, v opačném případě zadejte Ne.

   Výkres se narovná. Všechny souřadnice Z jsou 0.

Příklad:

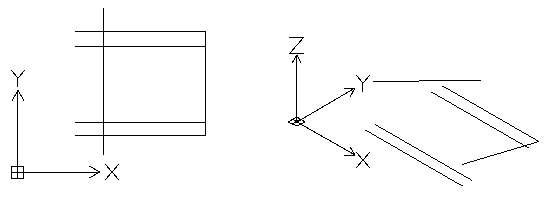

Pohled shora na zdánlivý 2D výkres	3D pohled zobrazuje entity se souřadnicemi Z.

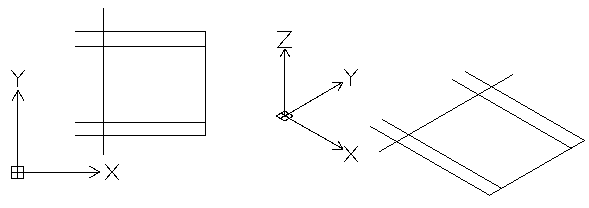

Narovnaný pohled shora	3D pohled ukazuje, že jsou všechny entity ve stejné rovině

Postup narovnání 3D pohledu na model:

1. V grafické ploše nastavte vhodný 3D pohled. Použijte příkaz Pohledy.
2. Proveďte jednu z následujících operací:
V nabídce klikněte na XtraTools > Upravit > Narovnat.
Na pásu karet klikněte na XtraTools > Upravit > Narovnat.
• Na pásu karet klikněte na Domů > Nástroje > Narovnat
• Zadejte příkaz Narovnat.
3. Vyberte všechny entity výkresu.

   K výběru entit k narovnání můžete použít také příkaz SmartSelect.

4. Stiskněte klávesu Enter.
5. Chcete-odebrat skryté přímky, zadejte Ano, v opačném případě zadejte Ne.

3D pohled se narovná do aktuální roviny zobrazení. 2D znázornění se vytváří pomocí 2D entit.

Příklad:

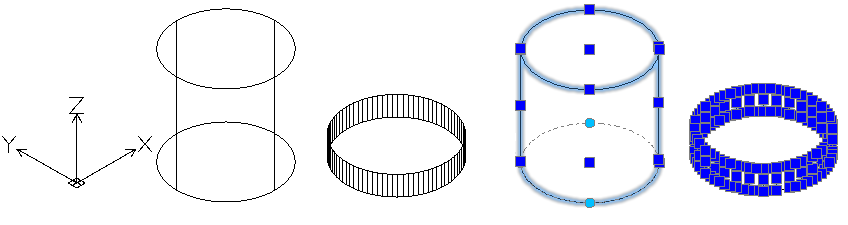

Válec a kruh o tloušťce

3D pohled na model	Narovnaný 3D pohled

Přístup

Příkaz: Zploštit
