Záložka kusovník - pojmenovaný kusovník

Pro zobrazení pojmenovaných kusovníků použijte záložku Kusovníky. Pojmenované kusovníky lze uložit z vypočítaných kusovníků a z kusovníků SOLIDWORKS.

Zobrazení vypočítaného kusovníku:

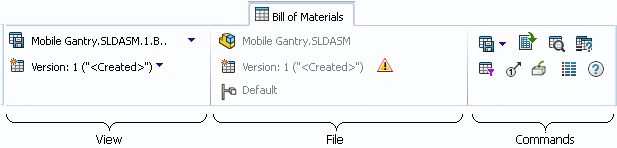

V místní úschovně vyberte sestavu nebo výkres SOLIDWORKS. Na záložce Kusovníky pro Kusovník vyberte ikonu pojmenovaného kusovníku nebo ikonu pojmenovaného kusovníku SOLIDWORKS .

Zobrazit

Informace o pojmenovaném kusovníku.

Kusovník Typ kusovníku. Vyberte pojmenovaný kusovník nebo pojmenovaný kusovník SOLIDWORKS .
  Verze kusovníku Verze zobrazeného kusovníku.

Soubor

Informace o souboru přidruženém k pojmenovanému kusovníku.

Zdroj (Pouze čtení) Sestava nebo výkres, který je přidružený k pojmenovanému kusovníku.
Verze zdroje (Jen pro čtení) Verze přidruženého souboru.

Ikona Aktualizovat verzi zdroje se zobrazí na konci textového pole jako , pokud existuje novější verze zdrojového souboru a můžete aktualizovat pojmenovaný kusovník, aby odpovídal této verzi.

Ikona Aktualizovat verzi zdroje se zobrazuje jako , pokud je pojmenovaný kusovník přiřazen přepsané verzi zdrojového souboru.

Pokud se ikona zobrazí jako , data v pojmenovaném kusovníku odpovídají poslední verzi zdrojového souboru.
Konfigurace (Jen pro čtení) Konfigurace přidruženého souboru.

Příkazy

Plovoucí ovladač Uložit Klepnutím na Uložit uložte kusovník, nebo klepnutím na Uložit jako uložte nový pojmenovaný kusovník.
Otevřít jako CSV Otevře kusovník v aplikaci Excel jako soubor CSV.
Přepnout zobrazení Přepíná mezi náhledem kusovníku a náhledem souboru.
Vyhledávání Vyhledává textové řetězce v kusovníku.
Porovnat Změní uspořádání záložky Kusovník, abyste mohli vybrat druhý kusovník pro porovnání.
Filtr Otevře dialog Filtr, kde můžete určit obsah kusovníku, který se má zobrazit.
Čísla pořadí Otevře dialogové okno Čísla pořadí.
Do pojmenovaných kusovníků SOLIDWORKS nelze přidávat čísla pořadí.
Vyzvednout
Odevzdat
Nápověda

Vlastnosti tabulky kusovníku

Pojmenované kusovníky mají stejnou konfiguraci sloupců jako kusovníky, od nichž jsou odvozeny. Jsou to výchozí sloupce kusovníku. Váš správce mohl nakonfigurovat šablonu kusovníků s odlišným zobrazením sloupců.

Název souboru Název souboru součásti sestavy.
Konfigurace Název konfigurace v sestavě.
Číslo dílu Číslo dílu definované v součásti.
Množ. Množství součásti v této konfiguraci.
Stav Stav souboru součásti v SOLIDWORKS PDM.
Popis Popis součásti pro soubor.
Oprava Číslo opravy souboru součásti v SOLIDWORKS PDM.

Místní nabídky

Místní nabídky v tabulce kusovníku usnadňují úpravy pojmenovaných kusovníků.

Klepnutím pravým tlačítkem na záhlaví sloupce si zpřístupníte příkazy, které lze použít ke změně uspořádání sloupců.

Vložit Umožňuje vložit sloupce výběrem možnosti Sloupec doprava nebo Sloupec doleva.
Skrýt sloupec Skryje vybraný sloupec.
Zobrazit skrytý sloupec Zobrazí seznam skrytých sloupců a zruší skrytí vybraného sloupce.
Zobrazit vše Zobrazí všechny skryté sloupce.
Aktualizovat sloupec Zobrazí dialogové okno Aktualizovat kusovník, v němž můžete změnit název, zarovnání a výchozí šířku vybraného sloupce.
Odstranit sloupec Odstraní sloupec, který byl přidán do kusovníku.

Přidané sloupce jsou označeny jako .

Klepněte pravým tlačítkem na seznam kusovníku pro výběr souboru a zobrazení těchto příkazů.

Přejít do nového okna Otevře nové okno aplikace Průzkumník se souborem, který vyberete v horním podokně nového okna.
Přejít na Změní výběr v horní části pravého podokna na vybraný soubor. Jestliže je vybraný soubor výkres nebo sestava, zobrazí se pro něj kusovník.
Vložit Vloží do kusovníku prázdné řádky:
  • Řádek nad vloží řádek nad vybraný řádek ve stejné úrovni hierarchie.
  • Řádek pod vloží řádek pod vybraný řádek ve stejné úrovni hierarchie.
  • Řádek potomka vloží řádek pod vybraný řádek jako jeho potomek.
Kopírovat Zkopíruje vybraný řádek.
Vložit Jestliže zkopírujete řádek, vloží ho na pozici kurzoru.
Odstranit Odstraní vybraný řádek.

K dispozici pouze pro přidané řádky.

Skrýt řádku Skryje vybraný řádek.
Zobrazit řádek Zobrazí seznam skrytých řádků a zruší skrytí vybraného řádku.
Zobrazit vše Zobrazí všechny skryté řádky.
Pro odevzdaný pojmenovaný kusovník můžete mít i jiné příkazy pro práci se soubory založené na vašich oprávněních a přizpůsobení místní souborové nabídky.
Změnit velikost miniaturního náhledu Změní velikost náhledů miniatur na možnost Malé, Střední nebo Velké. Ve výchozím nastavení je vybrána velikost Střední.
Když vyberete velikost v jedné tabulce, nastaví softwaru SOLIDWORKS PDM stejnou velikost ve všech odpovídajících tabulkách a na záložkách. Náhledy miniatur pro soubory jiné než SOLIDWORKS mohou být rozmazané, pokud vyberete možnost Střední nebo Velké.
