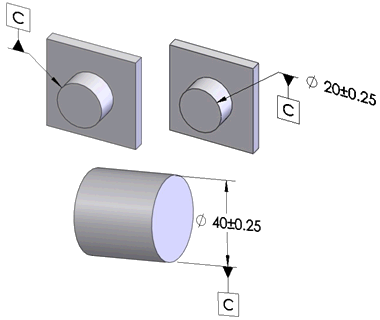

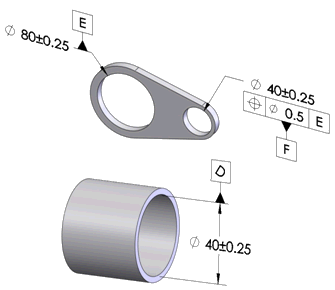

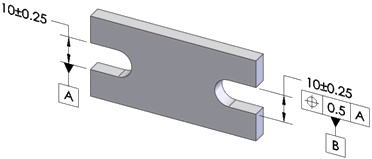

Základna DimXpert Nástroj Základna DimXpert slouží k určení značek základny. Otevření tohoto nástroje: Klikněte na Základna (MBD Dimension) nebo na Nástroje > MBD Dimension > Základna. Nástroj podporuje tyto typy prvků: Nálitek Válec Zářez Rovina Jednoduchá díra Drážka Šířka Většina možností PropertyManager Prvek data aplikace DimXpert jsou stejné jako u správce PropertyManager prvků základny bez aplikace DimXpert. Rozdíly jsou popsány níže. Nastavení jmenovky Při použití či úpravě základny zadejte její Označení a přiřaďte typ odkazové čáry. Zadejte počáteční jmenovku pomocí nabídky Nástroje, > Možnosti, > Vlastnosti dokumentu, > Norma skicování, > Popisy, > Základny . Při zadávání označení základny je u zadání ověřována syntaxe podle aktivní výkresové normy. Například: Zadání číslice vygeneruje varovnou zprávu u všech norem. Zadání I, O nebo Q vygeneruje varovnou zprávu u normy ANSI. Zadání AA vygeneruje varovnou zprávu u normy ISO. Vodící křivky Povrch Připojí trojúhelník základny k povrchu prvku. Řízená odkazová čára Připojí trojúhelník základny k řízené odkazové čáře. Kóta Připojí trojúhelník základny ke kótě nebo k rámci ovládání prvku. Gtol Připojí trojúhelník základny k rámci ovládání prvku. Příklady základen podle prvku Nálitek Válec Zářez Rovina Jednoduchá díra Drážka Šířka
