Výběrové filtry pomáhají při výběru určitých typů položek v grafické ploše nebo v listu výkresu. Můžete například vybrat filtr pro plochy, abyste mohli vybírat pouze plochy.
Návod na přepnutí zobrazení panelu nástrojů Výběrový filtr:
Klepněte na ikonu Přepnutí panelu nástrojů Výběrový filtr
(standardní panel nástrojů) nebo stiskněte možnost F5.
Výběrový filtr můžete použít k výběru konkrétních prvků modelu, jako jsou skici, roviny nebo plochy. Segmenty skici můžete vyfiltrovat pouze výběrem segmentů skici a ignorováním kót. Segment skici je čára, oblouk, elipsa, parabola nebo splajn, který je součástí skici.

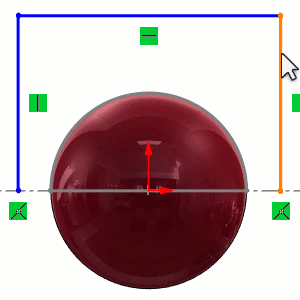

Tyto obrázky ukazují rozdíl mezi segmenty skici a filtry skici. Jeden obrázek ukazuje stav, kdy můžete vybrat pouze segmenty skici. Nelze vybírat body, celé skici nebo plochy. Druhý obrázek ukazuje stav, kdy můžete vybírat pouze celé skici. Nelze vybrat plochy nebo segmenty.
 |
 |
| Úseky skici |
Filtry skici |
Následující tlačítka na panelu nástrojů Výběrový filtr umožňují určit chování výběrového filtru:
 |
Výběrový filtr |
Zapne nebo vypne vybrané filtry. Můžete také stisknout klávesu F6. |
 |
Vypnout všechny filtry |
Zruší výběr všech vybraných filtrů. |
 |
Zapnout všechny filtry |
Provede výběr všech filtrů. |
 |
Převrátit výběr |
V tomto případě budou vybrány podobné položky (například plochy, hrany, vrcholy) a původní výběry budou zrušeny. |
Ostatní tlačítka na panelu nástrojů Výběrový filtr jsou filtry. Vyberte filtry odpovídající položkám, které chcete vybrat v grafické ploše.
 |
Filtrovat vrcholy |
 |
Filtrovat geometrické tolerance |
 |
Filtrovat hrany |
 |
Filtrovat poznámky/pozice |
 |
Filtrovat plochy |
 |
Filtrovat značky základny |
 |
Filtrovat povrchová těla |
 |
Filtrovat značky svaru |
 |
Filtrovat objemová těla |
 |
Filtrovat svarové housenky |
 |
Filtrovat osy |
 |
Filtrovat vztažné body |
 |
Filtrovat roviny |
 |
Filtrovat vzhledové závity |
 |
Filtrovat body skici |
 |
Filtrovat bloky |
 |
Filtrovat skici |
 |
Filtrovat značky kolíku |
 |
Filtrovat části skici |
 |
Filtrovat body spojení |
 |
Filtrovat středové body |
 |
Filtrovat body trasy |
 |
Filtrovat středové značky |
 |
Filtrovat plošky sítě |
 |
Filtrovat osy |
 |
Filtrovat okraje plošek sítě |
 |
Filtrovat kóty/popisy děr |
 |
Filtrovat vrcholy plošek sítě |
 |
Filtrovat značky drsnosti povrchu |
|
|
Pro některé filtry jsou k dispozici klávesové zkratky:
| Hrany |
E |
| Roviny |
X |
| Vrcholy |
V |
Když je Výběrový filtr aktivní, ukazatel změní svůj tvar na
. Když se ukazatel nachází v blízkosti filtrované položky, bude ukazatel obsahovat ikonu pro příslušnou položku; například plocha
.
