Otevírání filtrovaných sestav

Uživatelé 3DEXPERIENCE můžou z platformy otevírat filtrované sestavy, upravovat je a ukládat je místně nebo zpět do platformy.

Výhody: Z velké sestavy můžete otevřít specifickou podsadu součástí a pracovat na nich, aniž byste otevírali celou sestavu.

Filtrované sestavy nepodporují zjednodušený režim nebo režim přezkoumání velkého návrhu. Filtrované sestavy, které otevřete, je nutné vždy vyřešit.

Práce s částečnými sestavami:

  1. V aplikaci 3DEXPERIENCE otevřete v podokně úloh kartu 3DEXPERIENCE.
  2. V kompasu v části Moje aplikace spusťte aplikaci Product Structure Explorer a postupujte takto:
    1. V části Přístup k vaší práci klikněte na možnost Otevřít obsah a přejděte k sestavě, u které jsou použité filtry.
      Použít filtry na sestavu můžete vy nebo někdo jiný.
    2. Filtrovanou sestavu otevřete tak, že ji přetáhnete do grafické plochy.

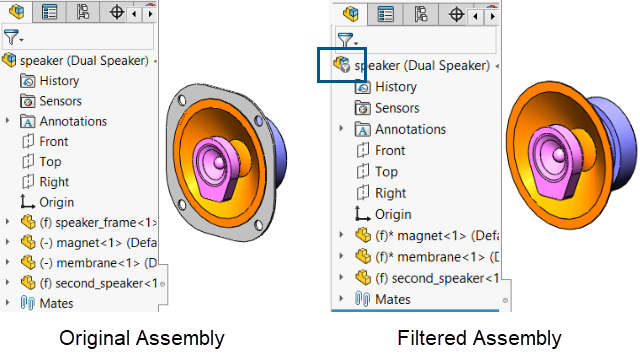

    Vybraná filtrovaná sestava se otevře v SOLIDWORKS. Ve stromu FeatureManager v horním uzlu označuje filtrovanou sestavu tato ikona . Vyfiltrované součásti se nezobrazí ve stromu FeatureManager, software ale kvůli následnému filtrování tyto součásti zachová ve struktuře výrobku.

Další informace o filtrování viz Filtrování dat.

Další informace o aplikaci Product Structure Explorer viz Product Structure Explorer.
