Obecná pružina spojuje rovné, nerovné nebo soustředné válcové či kulové plochy. Můžete definovat až šest parametrů tuhosti, které simulují chování obecné pružinové spojky.
Obecná pružinová spojka je k dispozici v aplikacích SOLIDWORKS Simulation Professional a SOLIDWORKS Simulation Premium. Mezi studie podporující tuto funkci patří statické studie, frekvenční studie, studie zborcení a lineární dynamické studie.

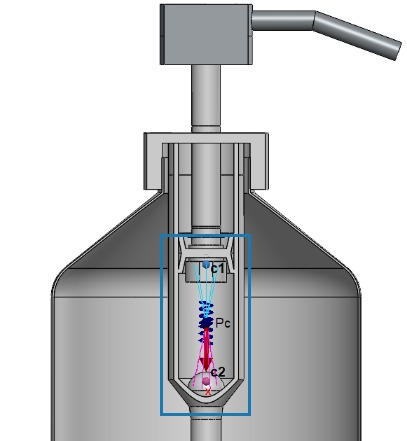

Obecná pružinová spojka využívá distribuované spojení k určení co nejlepší definice pružinové spojky mezi dvěma povrchy. Distribuované spojení vytvoří dva referenční uzly pružiny v místě interakce, které leží ve středu mezi centroidy obou povrchů. Distribuované spojení omezuje pohyb spojovacích uzlů na posun a rotaci referenčních uzlů. Distribuované spojení umožňuje spojovacím uzlům vybrané geometrie relativní pohyb ve vzájemném vztahu.
Chcete-li dosáhnout přesné reprezentace obecné pružiny, můžete definovat až šest parametrů tuhosti v místním souřadném systému.
Zarovnejte osu X místního souřadného systému s axiálním směrem pružiny.
Při zadávání příčně izotropní pružiny není nutné definovat místní souřadný systém. Axiální směr pružiny je zarovnán s vektorem normálovým k vybraným povrchům.
