PropertyManager Lem z hrany

Zobrazení tohoto správce PropertyManager:

Klikněte v plechovém dílu na možnost Lemy z hrany (panel nástrojů Plechové díly).

Některá pole, která akceptují číselné hodnoty, umožňují vytvořit rovnici zadáním znaku = (rovnítko) a výběrem globálních proměnných, funkcí a vlastností souboru z rozevíracího seznamu. Viz Přímé zadávání rovnic.

Parametry lemu

Hrana V grafické ploše vyberte hrany.
Chcete-li sloučit těla ve vícetělovém plechovém dílu, vyberte jen jednu hranu.
  Profil lemu z hrany Upravte skicu profilu.
  Použít výchozí poloměr Vyberte či zrušte výběr.
  Použít tabulku rozměrů (K dispozici pouze tehdy, když byla vybrána pro díl tabulka rozměrů plechu.) Vyberte nebo zrušte výběr položky.
Poloměr ohybu Pokud nejsou vybrány položky Použít výchozí poloměrPoužít tabulku rozměrů, zadejte hodnotu.
Velikost mezery Zadejte hodnotu.

Úhel

Úhel lemu Zadejte hodnotu. Vyberete-li Po hranu a sloučit v nastavení Délka lemu, bude úhel při sloučení dvou těl do vícetělového dílu zamknutý. Klepnutím na odemkněte úhel a změňte ho.
Vybrat plochu Vyberte plochu pro nastavení rovnoběžného nebo kolmého vztahu pro Úhel lemu.
  Kolmý k ploše Nastaví lem z hrany kolmo k ploše v poli Vybrat plochu.
  Rovnoběžný s plochou Nastaví lem z hrany rovnoběžný s plochou v poli Vybrat plochu.

Délka lemu

Podmínka ukončení délky Vyberte jednu z následujících možností:

Naslepo

Vytvoří lem z hrany na základě zadané DélkySměru.

  • Délka
  • Klikněte na možnost Opačný směr . Tím změníte směr lemu z hrany.

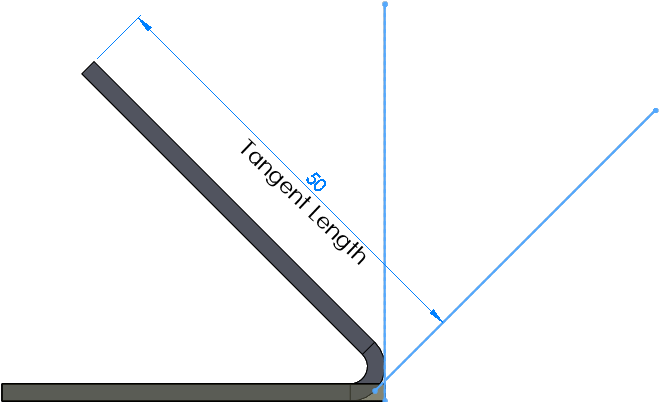

  • Vnější virtuální roh , Vnější virtuální roh , Tečný ohyb . Určuje počátek měření. Virtuální vrchol vytváří bod skici v bodu virtuálního průsečíku dvou entit skici (viz Vytvoření virtuálních vrcholů). Možnost Tečný ohyb je platná pro ohyby s úhlem větším než 90º a umožňuje použít délku tečny lemu jako základ pro výpočet délky. Délku tečny lze zadat bez použití dalších výpočtů.

K vrcholu

Vytvoří lem z hrany až po Vrchol , který vyberete v grafické ploše. Můžete vytvořit lem z hrany kolmý k rovině lemu nebo rovnoběžný se základním plechem.

Kolmo na rovinu lemu

Vybraný vrchol je sjednocený s čelní plochou lemu z hrany.

Paralelní se základním plechem

Vybraný vrchol leží v rovině, která je rovnoběžná s plochou základního plechu.

Kolmo na rovinu lemu. Červený vrchol je sjednocený s čelní plochou lemu z hrany. (Linka skici je zobrazena pro srozumitelnost.)
Rovnoběžně se základním plechem. Červený vrchol prochází rovinou, která je rovnoběžná s plochou základního plechu. (Linka skici je zobrazena pro srozumitelnost.)

Po hranu a sloučit

Ve vícetělovém dílu sloučí vybranou hranu s rovnoběžnou hranou v jiném těle. Vyberte odkaz po hranu na druhém těle.

Vnější virtuální vrchol , Vnitřní virtuální vrchol

Určít počátek pro rozměr.

Vyberte odkaz po hranu.

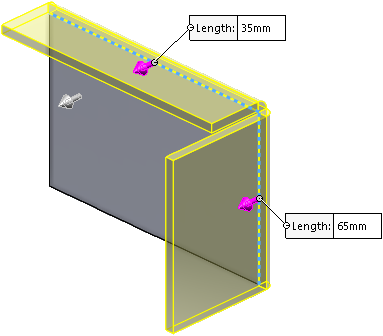

Lem s více délkami Umožňuje vytvořit lem s různými délkami.
Hodnotu Délka můžete zadat v PropertyManageru nebo v grafické ploše.

Umístění lemu

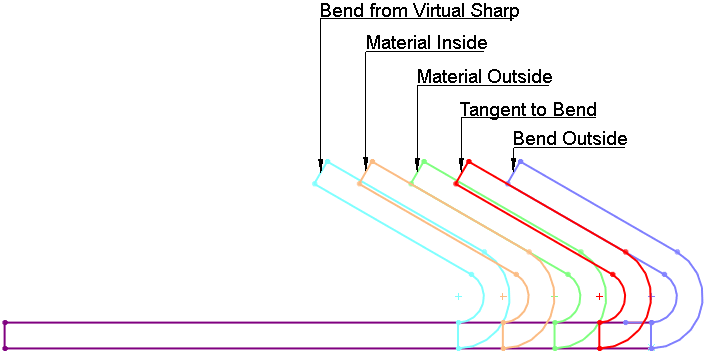

  Umístění ohybu Vyberte jednu z následujících možností:

Materiál uvnitř

Materiál vně

Ohyb vně

Ohyb z virtuálního vrcholu

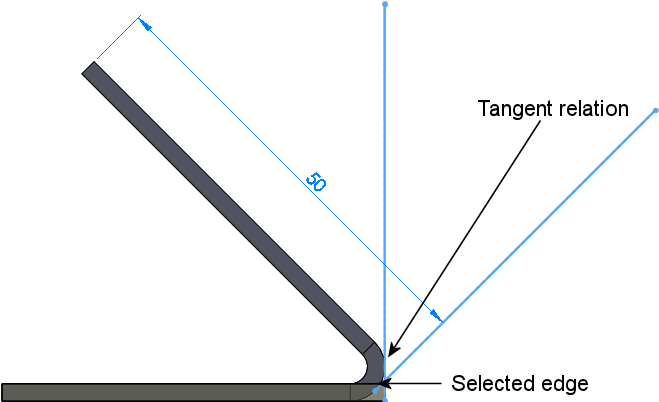

Tečně k ohybu

Platí pro všechny možnosti délky lemu a pro ohyby větší než 90°. Poloha lemu bude vždy tečná k boční ploše připojené k vybrané hraně a délka lemu bude vždy zachovávat přesnou délku.

  Oříznout boční ohyby Ořízne nadbytečný materiál u sousedních ohybů. Nadbytečný materiál se objeví tehdy, když se jeden z ohybů okrajového lemu dotkne stávajícího ohybu. Velikost řezu, který ořízne sousední ohyby, se určuje automaticky a nelze ji upravovat.
Toto je náhled prvku Lem z hrany. Oblast ohybu v modrém náhledu se dotýká ohybu základního plechu ve tvaru L.
Výsledky, když je výběr možnosti Oříznout boční ohyby zrušen. Výsledky, když je možnost Oříznout boční ohyby vybrána.
  Offset Tuto možnost zvolte, chcete-li odsadit lem od těla plechového dílu.
  Ukončení odsazení Vyberte položku pro Ukončení odsazení .
Opačný směr Změňte směr odsazení.
Vzdálenost odsazení Zadejte hodnotu.

Vlastní přídavek na ohyb

Zvolte tuto možnost, abyste nastavili Typ přídavku na ohyb a hodnotu pro přídavek na ohyb.

Vlastní typ odlehčení

Chcete-li přidat odlehčení, vyberte Vlastní typ odlehčení a poté vyberte typ odlehčení.

Pokud je Typ odlehčení:
  • Obdélníkové nebo Oválné a vyberete Použít poměr odlehčení, nastavte hodnotu pro Poměr.
  • Obdélníkové nebo Oválné a zrušíte výběr možnosti Použít poměr odlehčení, zadejte hodnoty Šířka odlehčení Hloubka odlehčení .
  • Natržení, vyberte možnost Nastřižení nebo Prodloužit .
