U svařovaných konstrukcí a konstrukčních systémů můžete z konfigurační tabulky zvolit velikost profilu.
U konfigurovaných profilů se v konfigurační tabulce zobrazí sloupec Velikost profilu, kde můžete pro konfigurace ze seznamu vybrat velikost profilu.

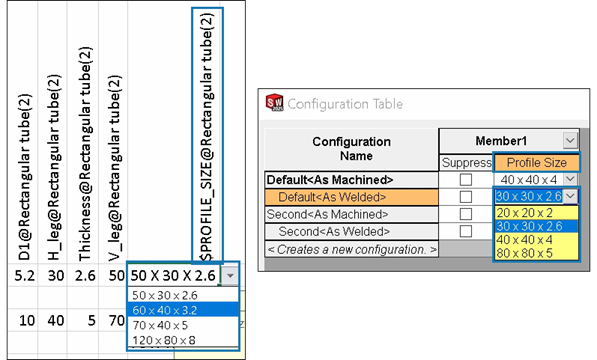

Pro kontrolu velikosti profilu v konfiguračních tabulkách je v záhlaví sloupců použita následující syntaxe:
- Svařované konstrukce: $PROFILE_SIZE@feature_name
- Konstrukční systémy: $PROFILE_SIZE@member_name
Stanovení velikosti profilu pro konfigurace v konfigurační tabulce:
- Otevřete díl obsahující více konfigurací.
-
Klikněte na možnost Konfigurační tabulka Excel
(panel nástrojů Nástroje) nebo na nabídku .Zobrazí se sloupec $PROFILE_SIZE, kde můžete pro konfigurace stanovit velikost profilu.
Stanovení velikosti profilu pro konfigurace v konfigurační tabulce:
- V dílu s více konfiguracemi klikněte na kartu ConfigurationManager
.
- Rozbalení Tabulky
.
- Klikněte pravým tlačítkem na Konfigurační tabulka
a klikněte na Zobrazit tabulku.Zobrazí se sloupec Velikost profilu, kde můžete pro konfigurace stanovit velikost profilu.
- Volitelné: Pokud chcete do konfigurační tabulky přidat prvek svaru, klikněte na prvek pravým tlačítkem a klikněte na možnost Konfigurovat prvek.
Poté můžete vybrat ze seznamu Velikost profilu, přidat tak tento sloupec do konfigurační tabulky a stanovit velikost profilu.
