Skupina základních parametrů

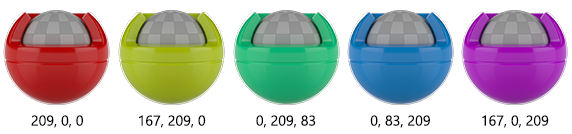

Při přidávání textury do barvy Albedo nezahrnujte žádné světelné efekty, jako jsou stíny nebo zvýraznění lesku. Nástroj SOLIDWORKS Visualize totiž tyto efekty simuluje automaticky, když obraz vykresluje.

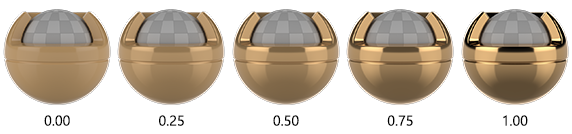

Čisté materiály jsou buď nekovové nebo dielektrické, s hodnotou 0, nebo plně kovové, s hodnotou 1. Hodnoty mimo 0 a 1 používejte pouze ve specifických situacích., jako je například rezavý povrch železa.

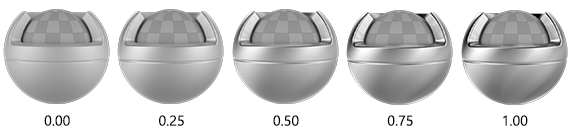

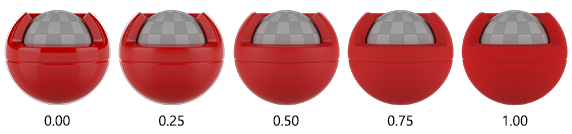

Hodnota 0 představuje vysoce lesklý povrch, zatímco hodnota 1 označuje velmi hrubý povrch, který rozptyluje lesk.

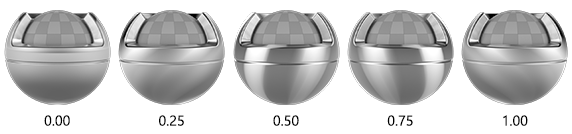

Tento parametr můžete použít k vytvoření zrnitého nebo směrového anizotropního vzhledu, jako jsou kartáčované kovové povrchy.

Existují dva standardní formáty Normálních textur – DirectX a OpenGL. Oba fungují stejně, pouze jejich zelený kanál je převrácený. Aplikace SOLIDWORKS Visualize a SOLIDWORKS se řídí Normální konvencí DirectX. Pokud místo toho použijete textury OpenGL, stíny se zobrazí nesprávně otočené o 90 stupňů.

Textury Posunutí ovlivňují pouze vrcholy, které jsou již součástí 3D sítě, což může vést k neočekávaným výsledkům, pokud má povrch několik vrcholů, například u krychle. Chcete-li zlepšit rozlišení, můžete zvýšit Hustotu posunu na záložce Mapování textur. Tato funkce rozdělí stávající 3D síť a vytvoří tak více vrcholů. Při používání parametru Hustota posunu buďte opatrní, protože může zvýšit dobu vykreslování a využití paměti.

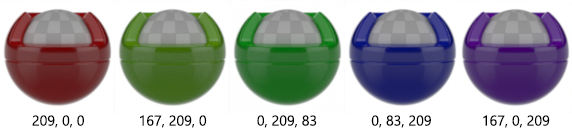

Zkuste experimentovat s tímto parametrem, když vytváříte efekt podpovrchového rozptylu pro vzhledy, jako je vosk, listy nebo pokožka. Vykreslení tímto způsobem je rychlejší než podpovrchový rozptyl, ovšem na úkor určité realističnosti.

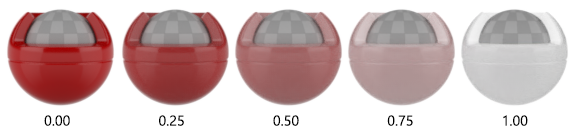

Čistý materiál může být buď neprůhledný (0), nebo průhledný (1). Například pouze pokud chcete na sklo navrstvit něco jako prach, můžete zadat hodnotu mezi 0 a 1.

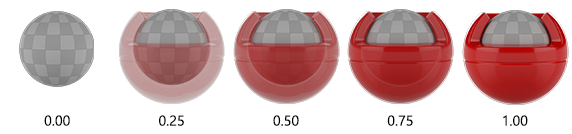

Hodnota 0 znamená zcela neviditelný objekt. Hodnota 1 je zcela neprůhledný objekt. Hodnoty mezi 0 a 1 vedou k určitému stupni vybledlé geometrie.

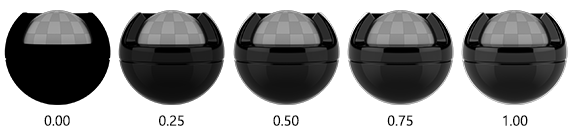

Všechny povrchy mají do určité míry odlesky. Neexistují žádné povrchy, které jsou zcela difúzní. Ve většině případů parametr Odlesk neupravujte, a to ani u vzhledů, jako je lepenka, tkanina nebo beton. Pokud modelujete převážně difúzní materiály, použijte místo toho parametr Drsnost.

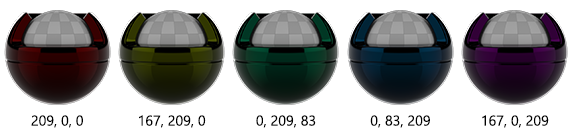

S tímto parametrem buďte opatrní. Poskytuje vám určitou uměleckou svobodu, ale může mít za následek vzhledy, které v reálném světě neexistují.
