Skupina parametrů lakování

Skupina Lakování poskytuje parametry, které vám umožní definovat nad vzhled ještě vrstvu Bezbarvého laku. Bezbarvý lak je lesklý a průhledný povlak, který tvoří konečnou vrstvu povrchové úpravy na povrchu. Běžně se aplikuje na dřevo a nátěry.

Bezbarvý lak

Název Bezbarvý lak
Typ Desetiny
Rozsah [0..1]
Využití Jednotná hodnota nebo textura ve stupních šedi
Popis Tento parametr specifikuje množství Bezbarvý lak. Definováním hodnoty 0 se efekt deaktivuje.

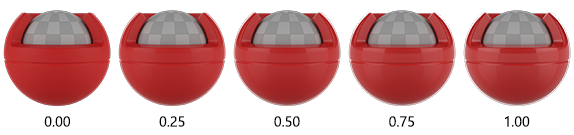

Příklady
Příklad s texturou

Drsnost bezbarvého laku

Název Drsnost bezbarvého laku
Typ Desetiny
Rozsah [0..1]
Využití Jednotná hodnota nebo textura ve stupních šedi
Popis Drsnost bezbarvého laku určuje úroveň drsnosti Bezbarvého laku na stupnici od 0 do 1, kde 0 znamená lesk a 1 vysokou drsnost.

Doporučení: Zadejte hodnotu 0 nebo velmi malou, i když parametr podporuje jakoukoli hodnotu v rozmezí 0 až 1.

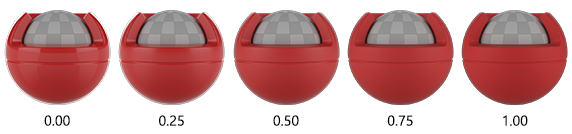

Příklady
Příklad s texturou

Normální bezbarvý lak

Název Normální bezbarvý lak
Typ 3D vektor
Rozsah X: [0..1], Y: [0..1], Z: [0..1]
Využití Normální Pouze normální textura (konvence DirectX)
Popis Bezbarvý lak zahrnuje odlišný Normální parametr známý jako Normální bezbarvý lak, který funguje stejně jako parametr Normální v Základní skupině.

Existují dva standardní formáty Normálních textur – DirectX a OpenGL. Oba fungují stejně, pouze jejich zelený kanál je převrácený. Nástroje SOLIDWORKS Visualize a SOLIDWORKS se řídí konvencí normální mapy DirectX. Pokud místo toho použijete textury OpenGL, stíny se zobrazí nesprávně otočené o 90 stupňů.
Příklad s texturou
