Rozdělování dílů

Díl je seskupení jednoho nebo více povrchů modelu. Každý povrch je také dílem, který se může skládat z menších částí. Povrchy nemusí fyzicky sousedit, aby mohly být seskupené nebo aby tvořily jeden díl.

Někdy potřebujete z dílu extrahovat jednotlivé povrchy nebo několik povrchů, které jsou k němu přiřazeny, abyste dosáhli větší flexibility přiřazeného vzhledu nebo animace.

Rozdělování je zásadní, protože nemůžete přiřadit vzhledy k plochám (nebo k čemukoliv v hierarchii níže než úroveň dílu). Jestliže chcete přiřadit jednomu dílu více vzhledů, je rozdělení nezbytné.

Rozdělení dílů:

  1. Proveďte jednu z následujících operací:
    • Klikněte na možnost Nástroje > Rozdělit díl.
    • Ve výřezu nebo na paletě klikněte pravým tlačítkem na díl a na možnost Upravit > Rozdělit díl.
    • Stiskněte Ctrl+Alt+P.
  2. V dialogovém okně stanovte Režim výběru:
    Možnost Popis
    Ploška Umožní vám rozdělení kliknutím na plošky dílu. Toleranci dílu stanovíte úpravou možnosti Tolerance úhlu plošek.

    V režimu Ploška je možné použít také výběr rámečkem.

    Štětec Umožní vám vybrat více plošek dílu, které se mají rozdělit, kliknutím a tažením. Oblast výběru můžete jemně doladit úpravou možnosti Poloměr štětce.
    Zobrazit pouze aktivní díl Místo celého dílu zobrazí pouze síť rozdělení a díl, který prochází rozdělením. Zbývající geometrie je skrytá nebo vykreslená v šedém drátovém režimu.
  3. Náhled rozděleného dílu zobrazíte kliknutím na plochu nebo přetažením oblasti výběru ve výřezu.

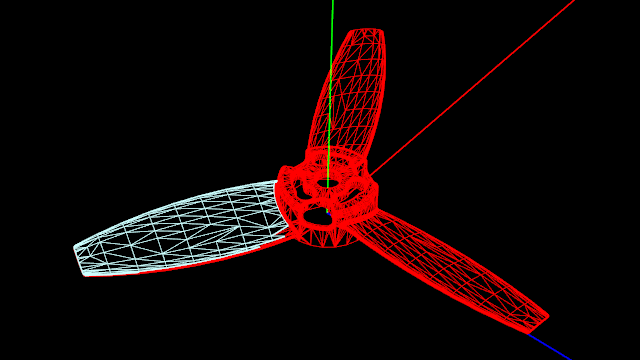

    Síť rozdělení se změní na modrý drátový režim a díl, který prochází rozdělením, se změní na červený drátový režim.
  4. Volitelné: Části z výběru sítě odeberete stisknutím klávesy Shift, stisknutím klávesy Ctrl části do výběru sítě přidáte.
  5. Klikněte na možnost Provést rozdělení.
