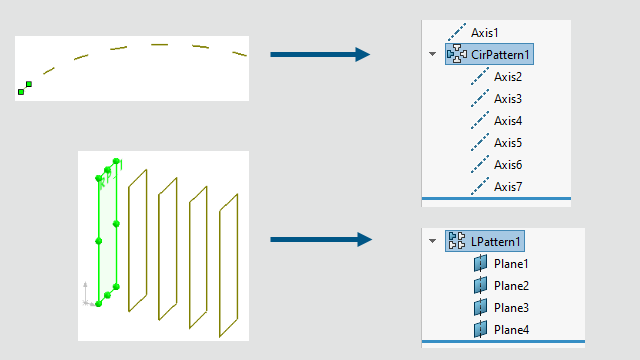

Software umožňuje vytvářet lineární a kruhová pole rovin a os.
Postup vytvoření pole z referenční geometrie:
- Otevřete díl, klikněte na nabídku a vyberte možnost Lineární pole nebo Kruhové pole.
- Vyberte v PropertyManageru možnost Referenční geometrie.
- V nastavení Referenční rovina nebo referenční osa pro pole
vyberte rovinu nebo osu pro vytvoření pole.
- Zadejte parametry a klikněte na
.
Můžete upravovat rozteč a parametry instancí pro
Směr 1 a
Směr 2. Instance můžete přeskočit, změnit a odstranit.
Omezení:
- Pokud rovina obsahuje skicu, pak rovinné pole skicu nevykreslí.
- Pole může obsahovat pouze jednu referenční geometrickou entitu: buď jednu rovinu nebo jednu osu.
